Пропорциональный регулятор давления ITV-JG для станков лазерной резки
■ Характеристика

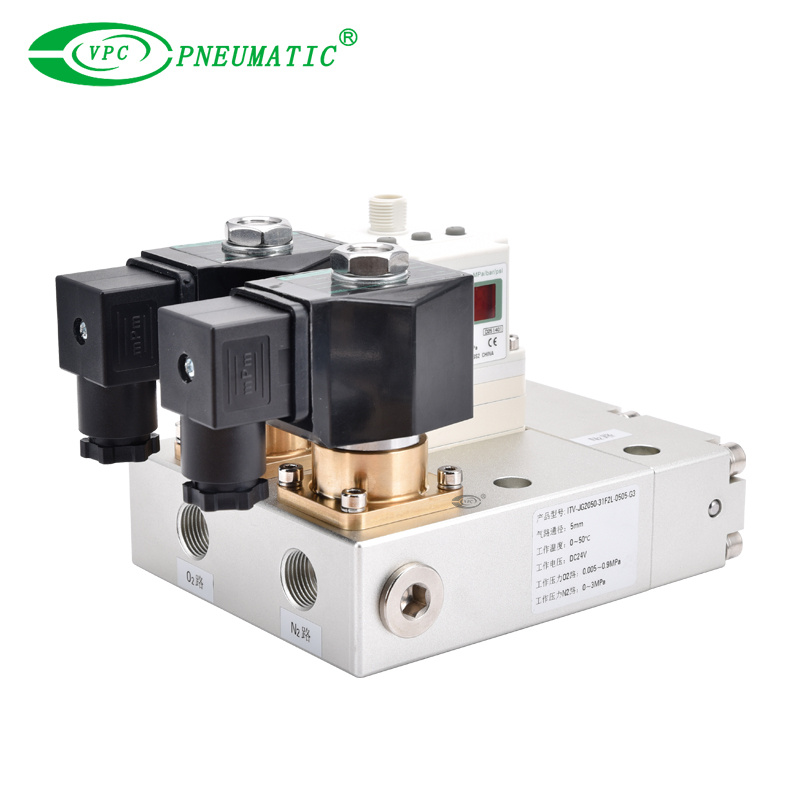

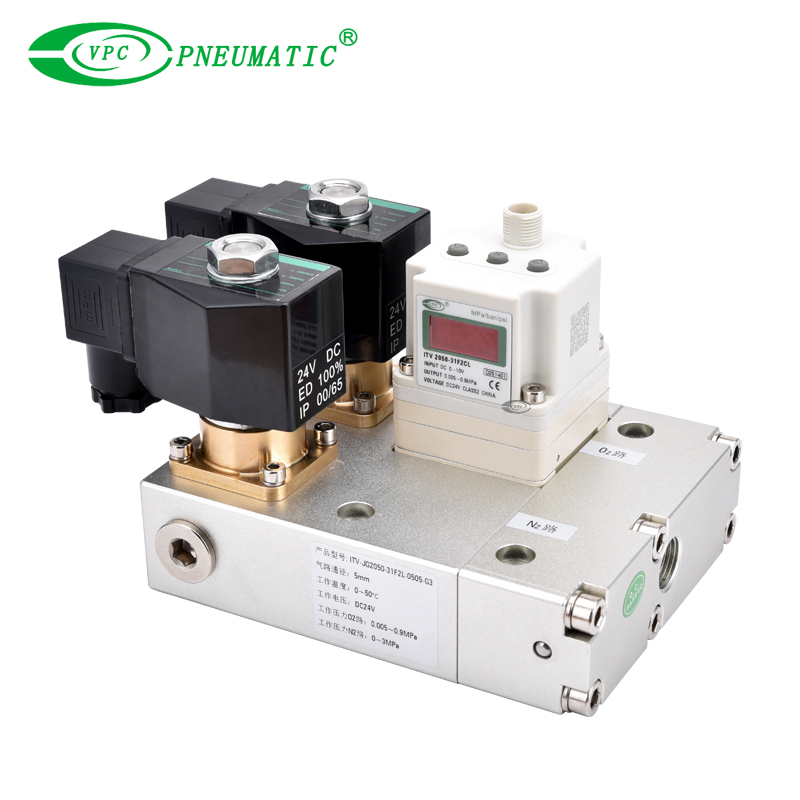

Интегрированный модуль лазерной резки ITV-JG представляет собой компактный блок управления подачей газа, объединяющий электропневматический регулятор ITV и быстродействующий электромагнитный клапан. Устройство разработано для систем лазерной резки с ЧПУ и обеспечивает точное регулирование давления, а также быстрое переключение подачи газа. Конструкция «все в одном» сокращает время монтажа, минимизирует риск утечек и гарантирует стабильную, высокоэффективную работу. Модуль идеально подходит для процессов лазерной резки и обработки листового металла, упрощая интеграцию в систему и повышая качество резки.

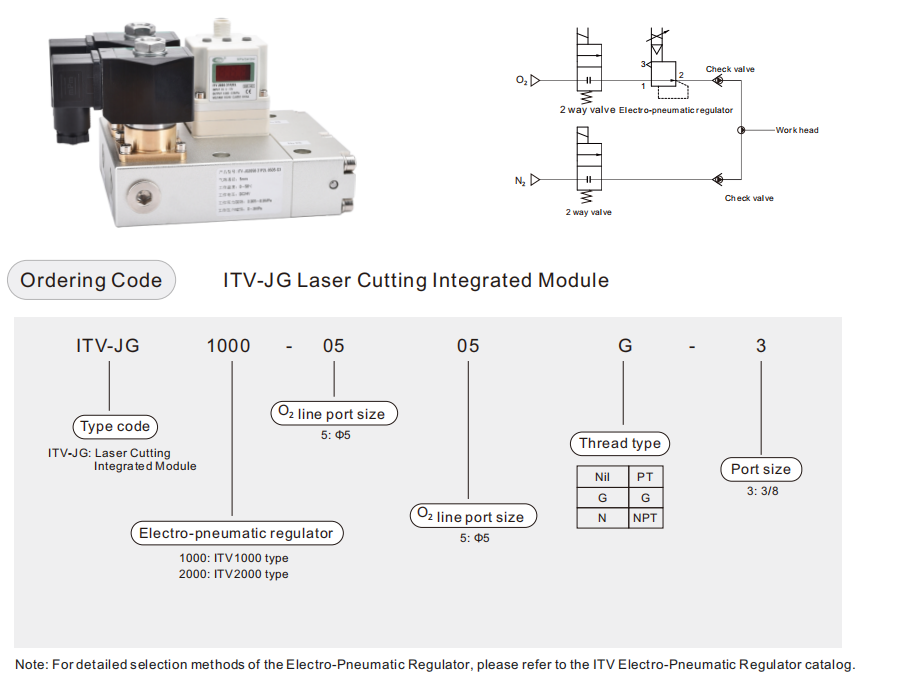

■ Код заказа ITV серии пропорциональные регуляторы давления
■ Спецификация
| Модель | ITV101□ | ITV103□ | ITV105□ | |
|---|---|---|---|---|
| ITV201□ | ITV203□ | ITV205□ | ||
| ITV301□ | ITV303□ | ITV305□ | ||
| Минимальное давление подачи | Заданное давление + 0,1 МПа | |||
| Максимальное давление подачи | 0,2 МПа | 1,0MPa | ||
| Диапазон заданного давления | От 0,005 до 0,1 МПа | От 0,005 до 0,5 МПа | От 0,005 до 0,9 МПа | |
| Источник питания | Напряжение | 24 В постоянного тока ± 10%, от 12 до 15 В постоянного тока | ||
| Потребляемый ток | Напряжение питания 24 В постоянного тока: 0,12 А или менее | |||
| Напряжение питания от 12 до 15 В постоянного тока: 0,18 А или менее | ||||
| Входной сигнал | Тип тока | От 4 до 20 maDC, от 0 до 20 maDC (тип раковины) | ||
| Тип напряжения | от 0 до 5 В постоянного тока, от 0 до 10 В постоянного тока | |||
| Предустановленный вход | 4 балла (общий отрицательный), 16 баллов (общая полярность отсутствует) | |||
| Входное сопротивление | Тип тока | 250Ω или менее | ||
| Тип напряжения | Приблизительно 6,5 Ком | |||
| Предустановленный вход | Напряжение источника питания 24 В постоянного тока: прибл. 4,7 Ком | |||
| Напряжение источника питания 12 В постоянного тока: прибл. 2,0 Ком | ||||
| Выходной сигнал (Выход монитора) | Аналоговый выход | От 1 до 5 В постоянного тока (выходное сопротивление: прибл. 1 Ком) | ||
| От 4 до 20 maDC (тип слива) (Выходное сопротивление: 250 Ком или менее) | ||||
| Точность выходного сигнала ± 6% F.S. или меньше | ||||
| выход swtich | Мощность открытого коллектора NPN: Макс. 30 В, 80 мА | |||
| Мощность открытого коллектора PNP: Макс. 80 мА | ||||
| Линейность | ± 1% F.S. или меньше | |||
| Гистерезис | 0,5% F.S. или меньше | |||
| Повторяемость | ± 0,5% F.S. или меньше | |||
| Чувствительность | 0,2% F.S. или меньше | |||
| Температурные характеристики | ± 0,12% F.S. / ℃ или меньше | |||
| Индикатор выходного давления | Точность | ± 2%F.S. ± 1 цифра или меньше | ||
| Мин. единица измерения | МПа: 0,001, кгс/ см²: 0,01, бар: 0,01, фунт/кв. дюйм: 0,1, кПа: 1 | |||
| Температура окружающей среды и жидкости | от 0 до 50 ℃ (Без конденсата) | |||
| Корпус | IP65 | |||
*1) 2-х проводной вариант 4…20 mA не выпускается. Требуется электропитание 24 или 12…15 V DC.
*2) Можно выбрать либо аналоговый, либо дискретный выход. При дискретном варианте требуется выбрать между NPN и PNP выходом.
При измерении аналогового выхода пропорциональные регуляторы давления ITV от DC1 до 5 В, если импеданс нагрузки менее 100 кОм, точность контроля аналогового выхода может быть недостижима.
точность в пределах ±6% (полный диапазон) может быть недостижима. Изделие с точностью в пределах ±6%
поставляется по вашему запросу. Выходное давление не изменяется.
*3) Настройка числовых значений, таких как настройка нуля/диапазона или предустановленный тип входа, осуществляется на основе мин.
Единицы измерения выходного давления (например, от 0,001 до 0,500 МПа). Обратите внимание, что единица измерения не может быть изменена.
*4) Минимальная единица измерения для типов 0,9МПа (130psi) – 1psi.
*5) Значение для состояния без включенной цепи перегрузки по току. Если предусмотрена защита от перегрузки по току, то входное сопротивление
сопротивление зависит от входного тока. Для входного тока DC20 мА оно составляет 350 Ом или менее.
*6) Пропорциональные регуляторы давления серия ITV1000 не содержит смазки (детали, контактирующие с жидкостью).
*7) Приведенные выше характеристики относятся к статическому состоянию. Пропорциональные регуляторы давления при потреблении воздуха на выходе давление может колебаться.

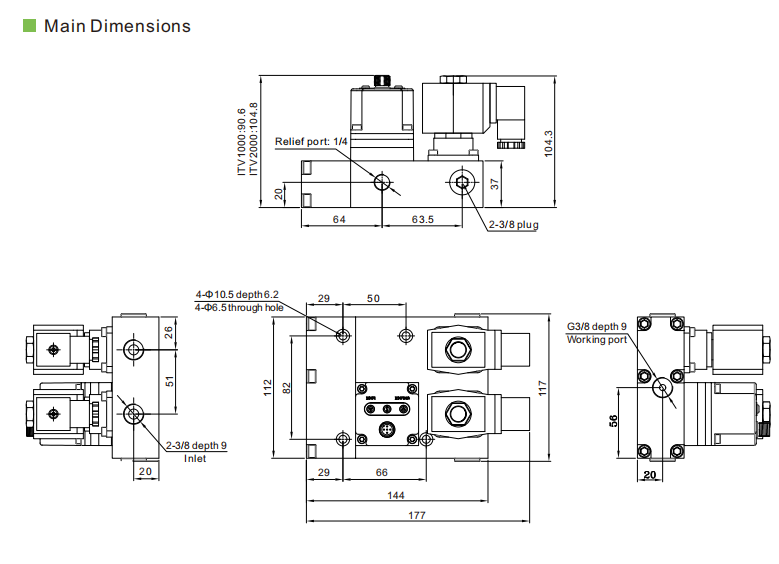

■ Основные Размеры
