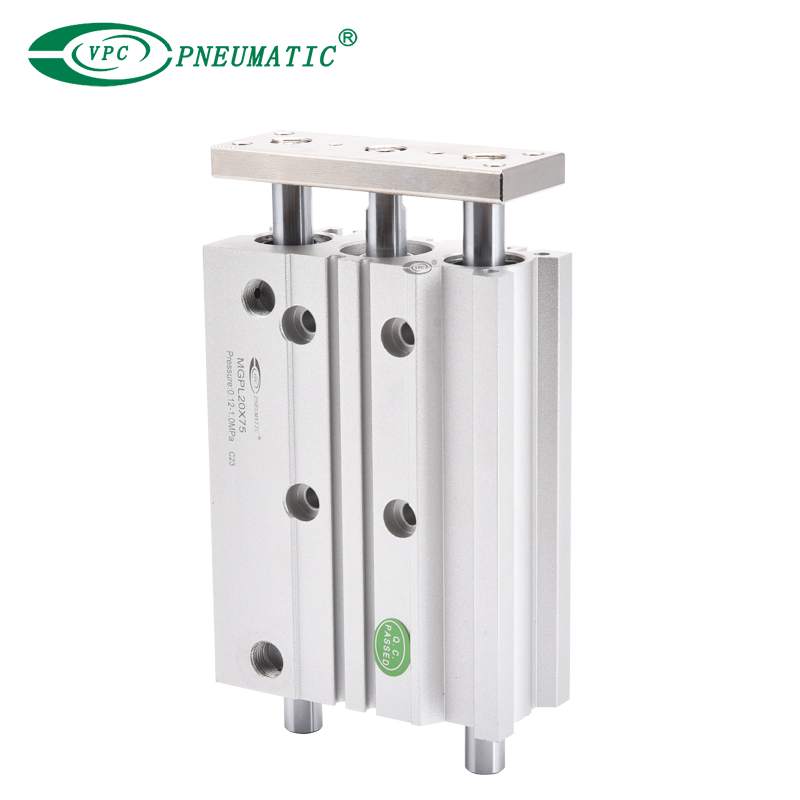

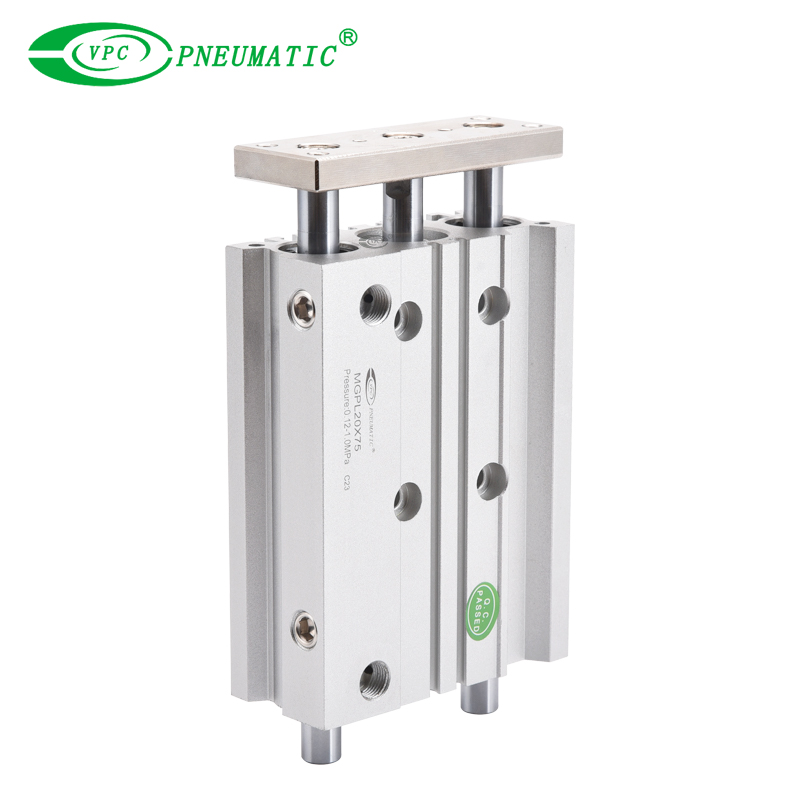

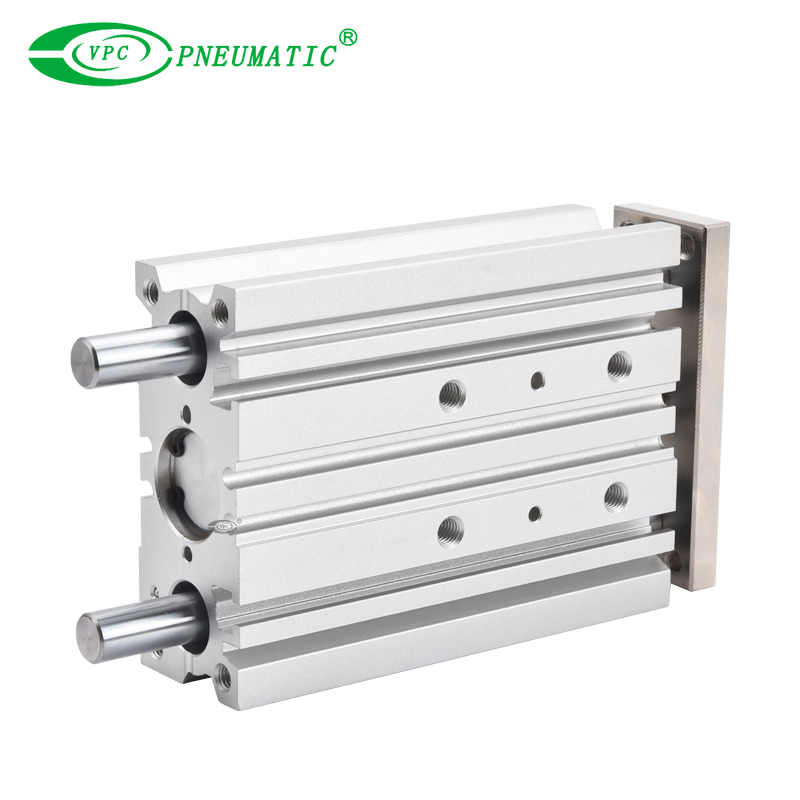

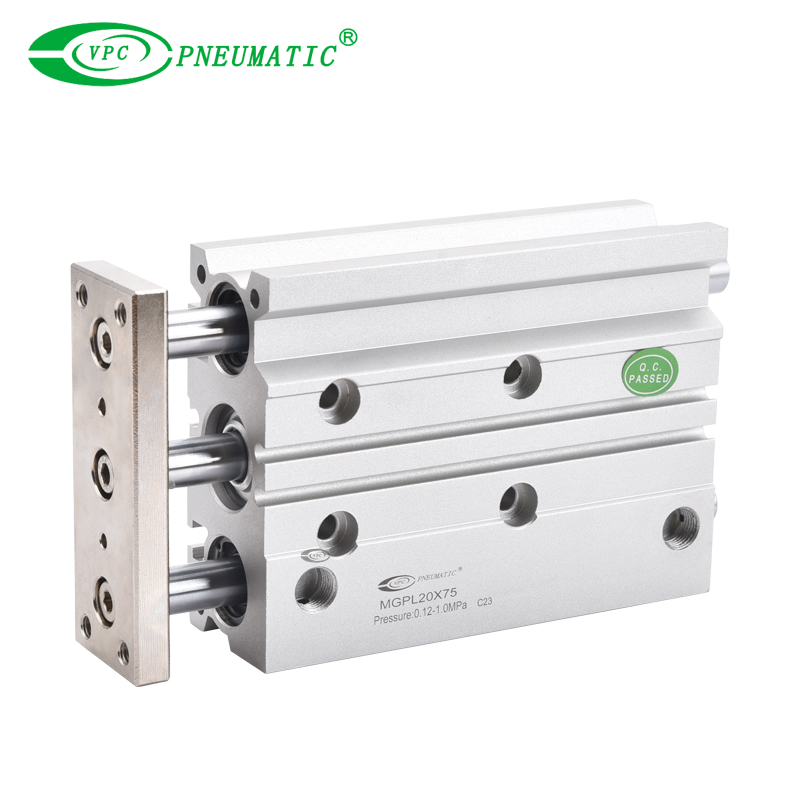

Цилиндр короткого хода с направляющими MGPL, направляющими качения
1. Цилиндр короткого хода с направляющими MGPL, направляющими качения размеры отверстий: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 мм.
2. Точность без вращения +/-0,01 ° для всех размеров отверстий.
3. Возможность регулировки хода, цикл удлинения (XC8).
■ Характеристика
1. Цилиндр короткого хода с направляющими MGPL – это привод с компактным корпусом, интегрированный с внутренними направляющими валами для изоляции подшипника нагрузки от перемещения штока привода и уплотнений.
2. Высокоточная шаровая втулка обеспечивает плавную работу, обеспечивая стабильное сопротивление перемещению, подходит для толкания и подъема.
3. Цилиндр короткого хода с направляющими MGPL, направляющими качения возможность регулировки хода, цикл втягивания (XC9)
4. Резиновые бамперы в стандартной комплектации.
5. Возможность автоматического переключения.
■ Код заказа MGPL серия компактный цилиндр с направляющими
■ Спецификация
Диаметр (мм) |
12 |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
80 |
100 |
|
|---|---|---|---|---|---|---|---|---|---|---|---|
Рабочая среда |
Чистый воздух (фильтрация 40 мкм) |
||||||||||
Тип действия |
Двойного действия |
||||||||||
Контрольное давление |
1,5 МПа |
||||||||||
Макс. Рабочее давление |
1,0 МПа |
||||||||||
Мин. Рабочее давление |
0,12 МПа |
0,1 МПа |
|||||||||
Рабочая температура |
От -10 до 60 ℃ (без замерзания) |
||||||||||
Диапазон скоростей |
От 50 до 500 мм / с |
От 50 до 400 мм / с |
|||||||||
Тип подушки |
Резиновые накладки на обоих концах |
||||||||||
Смазка |
Не требуется (Без смазки) |
||||||||||
Допуск хода |
‘+1,5 мм0 мм |
||||||||||
Невращающаяся точность |
Подшипник скольжения |
±0,08° |
±0,07° |
±0,06° |
±0,05° |
±0,08° |
|||||
Подшипник с шариковой втулкой |
±0,01° |
±0,09° |
±0,08° |
±0,06° |
±0,05° |
||||||
Размер порта |
M5X0,8 |
G1/8 |
G1/4 |
G3/8 |
|||||||
■ Основные размеры от Φ12 до Φ25 мг/мин, MGPL, MGPA
*1) Подробнее о форме от Φ12 до Φ25 с ходом 50 или менее см. В разделе EE.
*2) Использование паза (ширина XA, длина XB, глубина 3) позволяет снизить допуск на шаг штифта, используя отверстие для штифта (ΦXAH9, глубина 6) в качестве эталона, без каких-либо дополнительных настроек.
влияет на точность монтажа.
*3) Для отверстий диаметром Φ12 и Φ16 доступно только отверстие M5 × 0,8.
*4) Для отверстий размером Φ20 и более доступны порты Rc, NPT, G.
■ Основные размеры от Φ32 до Φ63 мг/мин, MGPL, MGPA
*1) Использование паза (ширина XA, длина XB, глубина XC) позволяет снизить допуск на шаг штифта, используя отверстие для штифта (ΦXAH9, глубина XL) в качестве эталона, без влияет на точность монтажа.
*2) Цилиндр короткого хода с направляющими доступен выбор портов Rc, NPT, G.
■ Основные размеры Φ80, Φ100 мг/мин, MGPL, MGPA
*1) Использование паза (ширина X6, длина 7, глубина 5) позволяет снизить допуск на шаг штифта, используя отверстие для штифта (Φ6H9, глубина 10) в качестве эталона, без влияет на точность монтажа.
*2) Цилиндр короткого хода с направляющими доступен выбор портов Rc, NPT, G.
