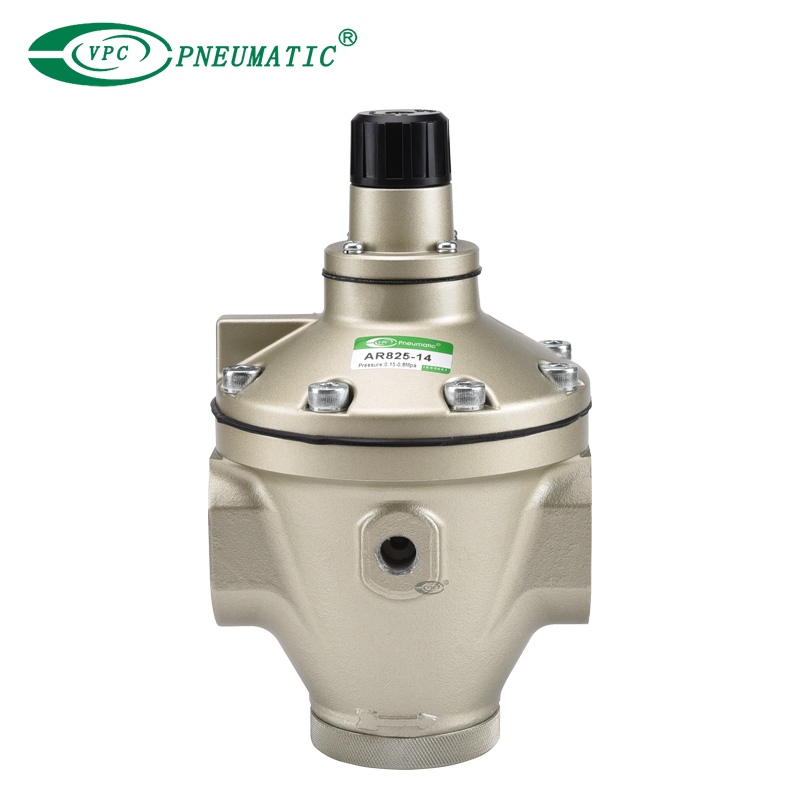

Регулятор давления с пилотным управлением серии AR425 – 935
Регулятор давления с пилотным управлением серии AR425 имеет внутренний пилотный тип сброса, который обеспечивает последовательное и точное регулирование давления. Доступны присоединительные размеры от ¼” до 2″. Диапазоны заданного давления от 0,02 до 0,2 МПа и от 0,05 до 0,83 МПа оптимизируют возможности регулировки.
■ Характеристика
1. Пилотная конструкция: Обеспечивает точный и стабильный контроль давления.
2. Высокая чувствительность: Обеспечивает точное регулирование давления с минимальными колебаниями. Оптимизирует работу и сокращает количество отходов.
3. Широкий диапазон давления: Регулятор давления с пилотным управлением серии AR425 – 935 подходит для различных промышленных применений.
4. Надежная конструкция: Создана для работы в суровых условиях.
5. Компактность и простота в обслуживании: Компактная конструкция с простым обслуживанием.
Области применения:
1. Промышленная автоматизация: Идеально подходит для пневматических систем и управления технологическими процессами.
2. Химическая обработка: Поддерживает целостность давления при химических реакциях.
3. Нефть и газ: Регулирует давление жидкости в трубопроводах.
4. Фармацевтическое производство: Обеспечивает точное давление для качественного производства.
5. Водоподготовка и ОВКВ: стабильный контроль давления для эффективной работы системы.

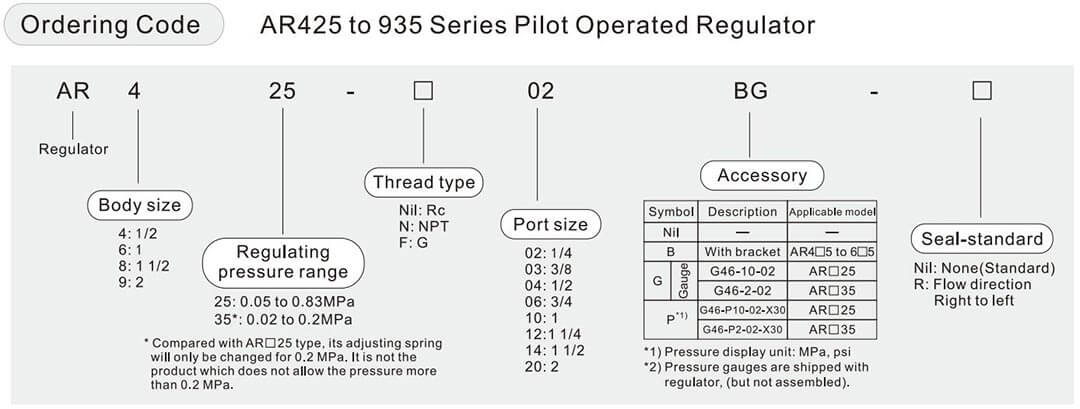

■ Код заказа AR425 – 935 серии регулятор давления с пилотным управлением
■ Спецификация
| Модель | AR425 | AR435 | AR625 | AR635 | AR825 | AR835 | AR925 | AR935 |
|---|---|---|---|---|---|---|---|---|
| Размер порта | 1/4, 3/8, 1/2 | 3/4, 1 | 1 1/4, 1 1/2 | 2 | ||||
| Рабочая среда | воздух | |||||||
| Пробное давление | 1,5 МПа | |||||||
| Макс. рабочее давление | 1,0 МПа | |||||||
| Диапазон уставки давления (МПа)*1 | От 0,05 до 0,83 | От 0,02 до 0,2 | От 0,05 до 0,83 | От 0,02 до 0,2 | От 0,05 to 0,83 | От 0,02 до 0,2 | От 0,05 до 0,83 | От 0,02 до 0,2 |
| Расход воздуха (через дренажное отверстие)*2 | 5 л/мин (ANR) (при максимальном давлении) | |||||||
| Размер порта манометра | 1/4 | |||||||
| Рабочая температура | От -5 до 60 ℃ (без замораживания) | |||||||
| Строительство | Внутренний тип сброса пилота (воздух из пилота всегда стравливается). | |||||||
*1) Регулятор давления с пилотным управлением серии AR425 – 935 диапазон выходного давления: P2 составляет 90% от P1 или меньше.
*2) Расход воздуха зависит от установленного давления. Из-за особенностей конструкции разрыв давления между входом и выходом не может быть установлен в пределах 0,03 МПа, даже если ручка установлена на максимум.
■ Принадлежность (опция)/Парт-номера
| Модель | Часть №. | |||
|---|---|---|---|---|
| AR4□5 | AR6□5 | AR8□5 | AR9□5 | |
| Кронштейн | B24P | B25P | – | – |
| Манометр с индикатором предельных значений | G46-10-□02 (макс. 1,0 МПа), G46-2-□02 (макс. 0,2 МПа) | |||
*1) В артикуле манометра (например, G46-10-02) укажите вид присоединительной резьбы. Для резьбы Rc не указывайте ничего, а для резьбы NPT – “N”.
Пожалуйста, проконсультируйтесь с VPC по поводу манометра с резьбой NPT.
*2) При установке манометра соблюдайте осторожность и не затягивайте его слишком сильно, иначе это может привести к поломке. Для уплотнения используйте герметизирующую ленту.

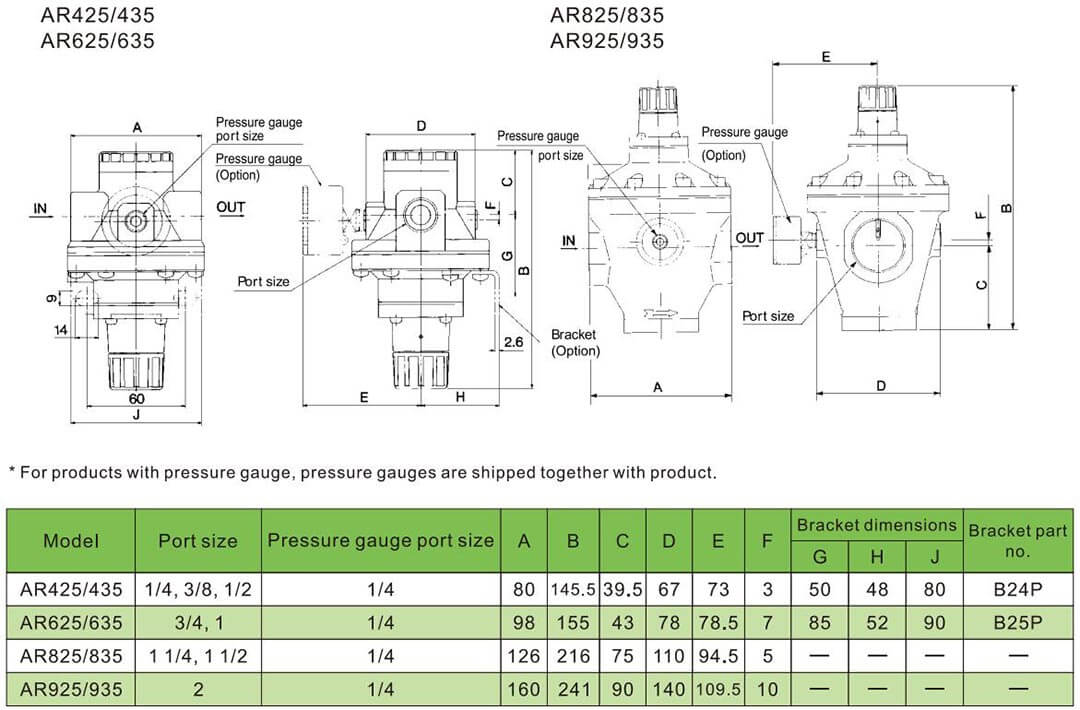

■ Основные размеры
