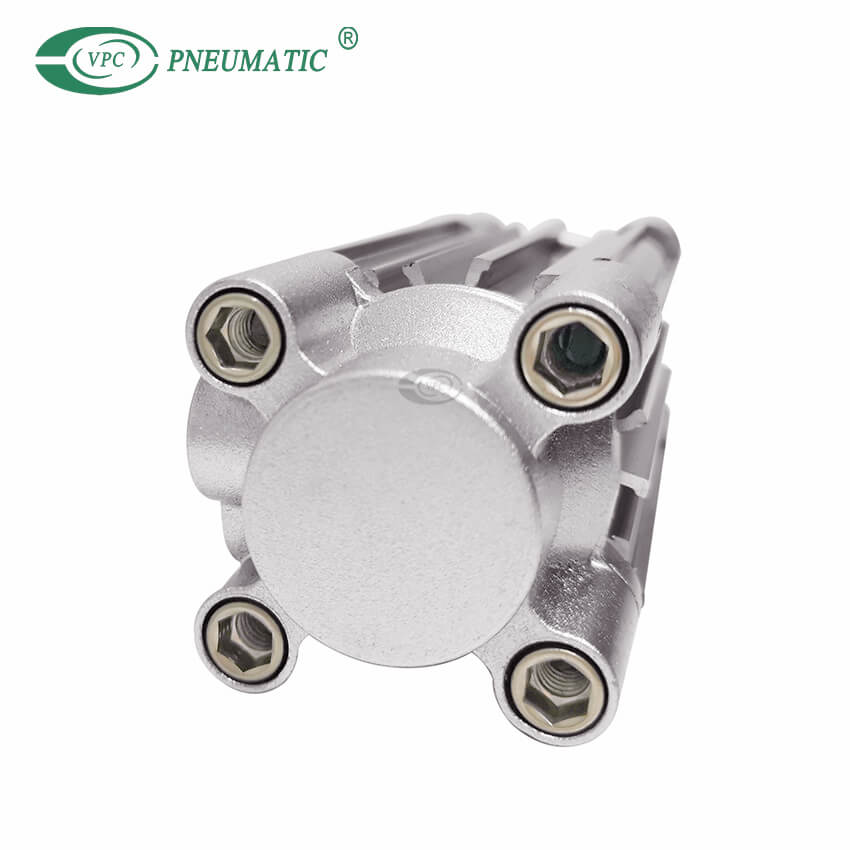

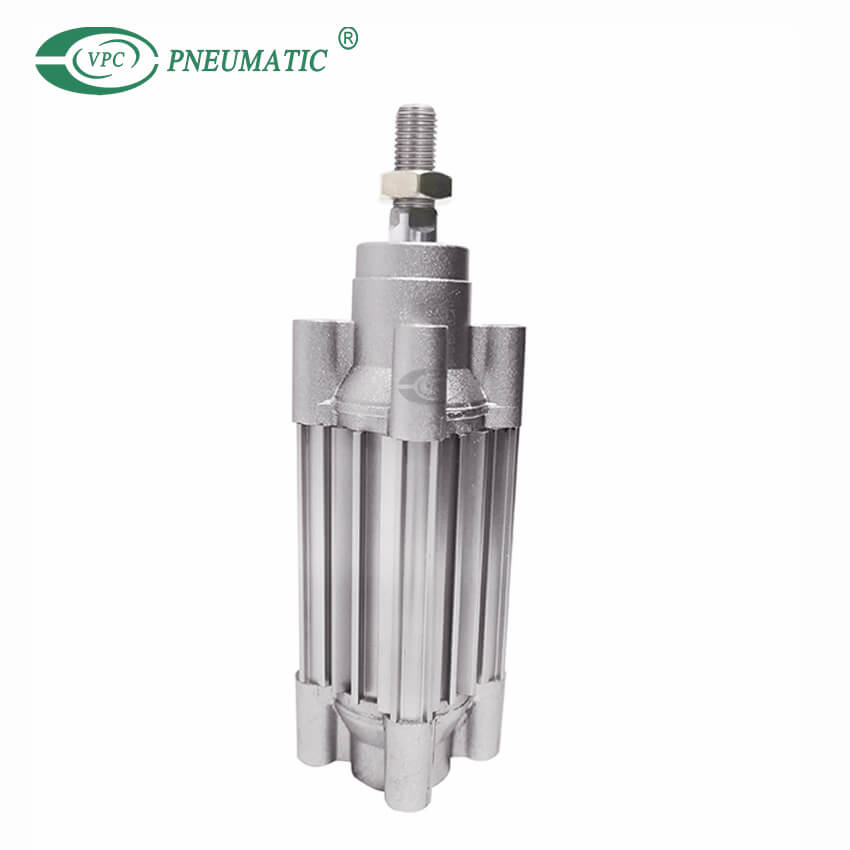

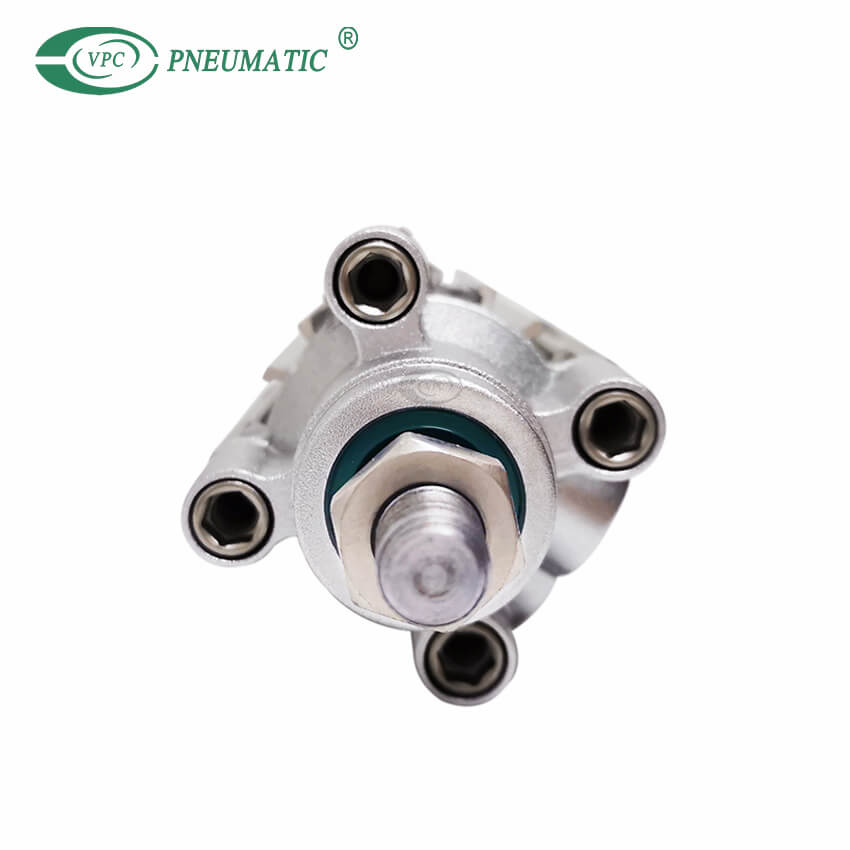

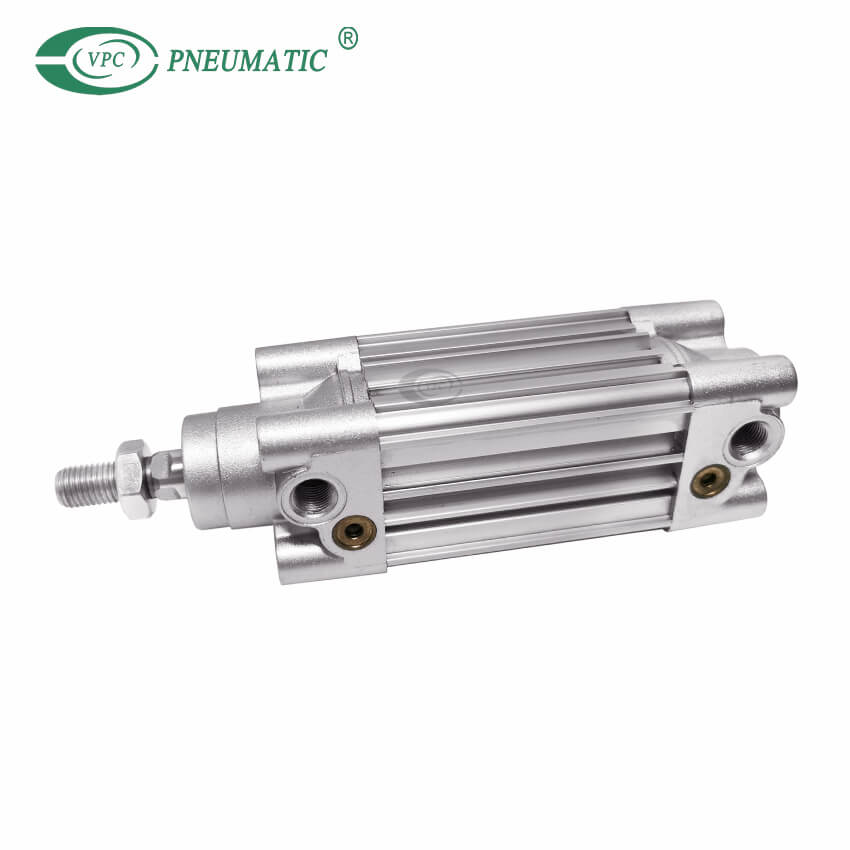

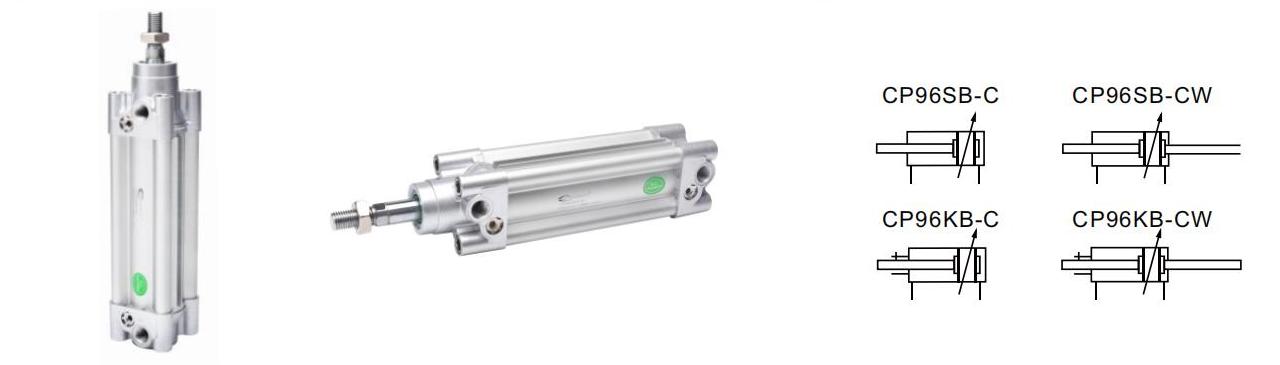

Стандартные пневмоцилиндры серии CP96S(D), по ISO 15552
1. Стандартные пневмоцилиндры CP96, цилиндр ISO с профильной трубой и закрытыми стяжными шпильками, доступен в 6 вариантах диаметров поршня от ø32 до ø125 мм.
2. Сочетание воздушной подушки и амортизатора значительно снижает шум в конце хода. Высокоточные крышки и гайки стяжных шпилек повышают точность монтажа и продлевают срок службы цилиндра.
3. Повышение точности втулки и штока поршня, а также уменьшение допусков уменьшили прогиб штока поршня.
Стандартный ход поршня варьируется от 25 до 800 мм.
■ Характеристика
1. Стандартные пневмоцилиндры CP96, конструкция из профильной трубы ISO, с закрытые рулевой тяги, доступен в 6 диаметрах цилиндров от ø32 до ø100 мм. В серию входят одинарные или двойные штоки шести размеров отверстий от ø32 до ø100 мм.
2. Сочетание воздушного демпфирования и демпфирования бампера значительно снижает шум в конце хода. Высокоточные крышки и гайки рулевых тяг повышают точность монтажа и продлевают срок службы цилиндра.
3. Повышение точности втулки и поршня штока, а также уменьшение допусков позволило уменьшить прогиб поршневого штока.
4. Стандартные пневмоцилиндры CP96 стандартный ход составляет от 25 до 800 мм.

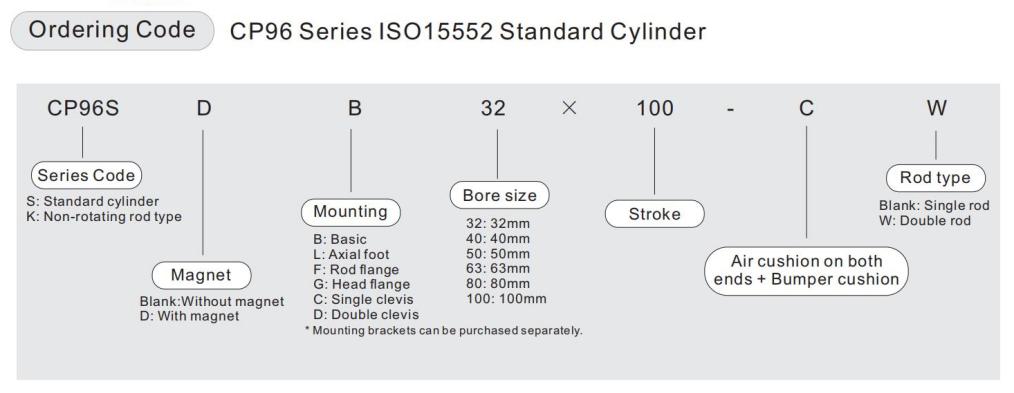

■ Код заказа CP96 серии стандартные пневмоцилиндры
■ Спецификация
| Диаметр (мм) | 32 | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|---|
| Рабочая среда | Чистый воздух (фильтрация 40 мкм) | |||||
| Тип действия | Двустороннего действия | |||||
| Испытательное давление | 1,5 МПа | |||||
| Максимальное рабочее давление | 1,0 МПа | |||||
| Минимальное рабочее давление | 0,05 МПа | |||||
| Рабочая температура | Без автоматического переключения: от -20 до 70 °C (без замерзания) С автоматическим переключением: от -10 до 60 °C (без замерзания) | |||||
| Смазка | Не требуется (без смазки) | |||||
| Диапазон скоростей | 50–1000 мм/с | |||||
| Допуск на ход | До 500 ходов: от 0 до +2,0, от 501 до 1000 ходов: от 0 до +2,4, от 1001 до 1500 ходов: от 0 до +2,8, от 1501 до 2000 ходов: от 0 до +3,2 | |||||
| Тип демпфирования | Воздушная подушка с обеих сторон + демпфер | |||||
| Размер порта | G1/8 | G1/4 | G1/4 | G3/8 | G3/8 | G1/2 |
| Монтаж | Базовый, осевая опора – LB, фланец штока – FA, фланец головки – FB, одинарная вилка – CA, двойная вилка – CB | |||||
| Точность без вращения | ±0.5° | ±0.5° | ±0.3° | |||
| Допустимый крутящий момент | 0.25N·m | 0.45N·m | 0.64N·m | 0.79N·m | ||

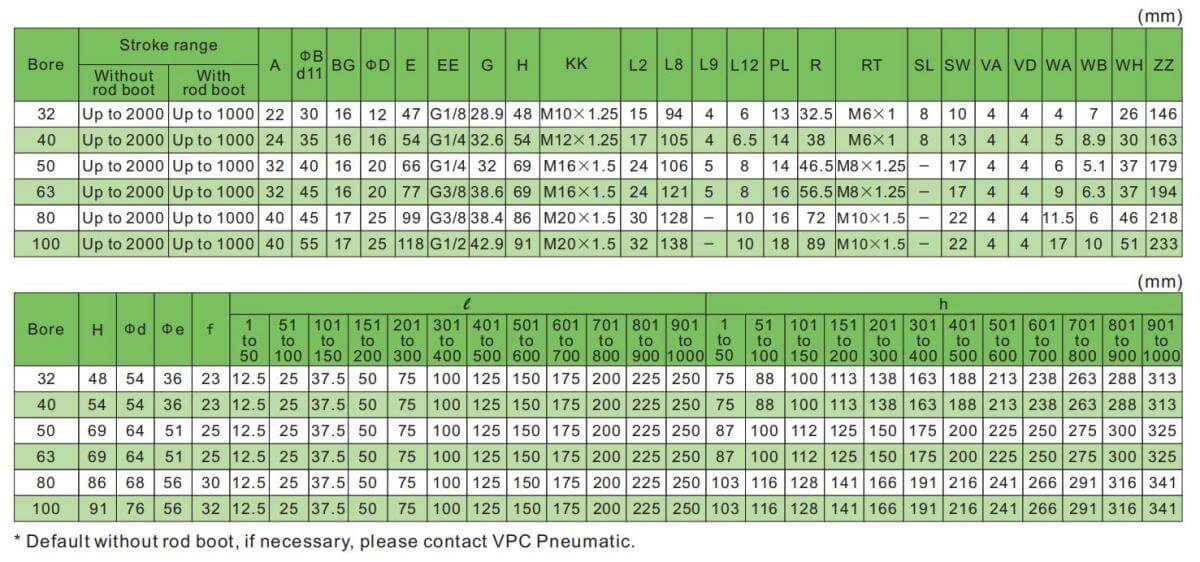

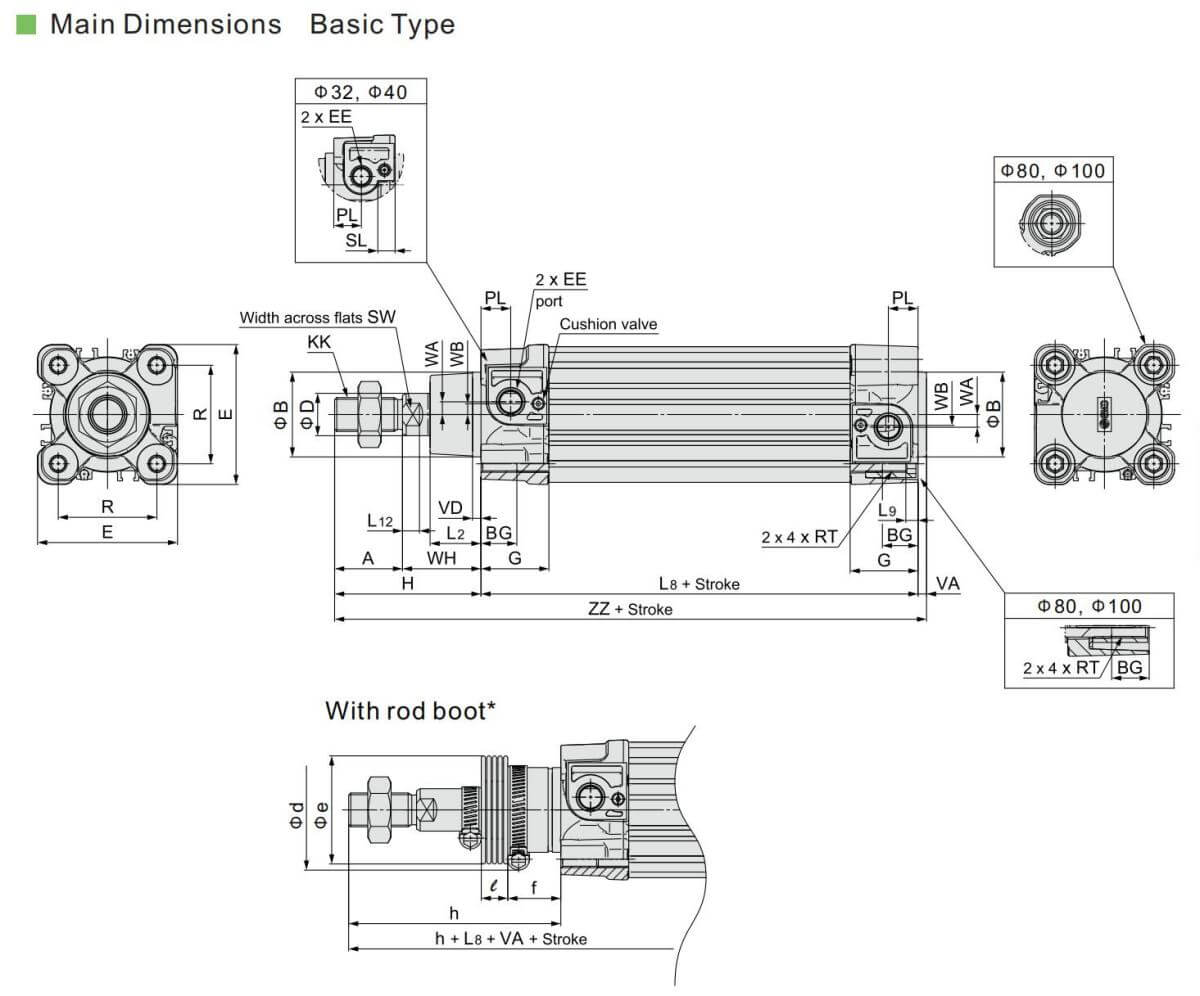

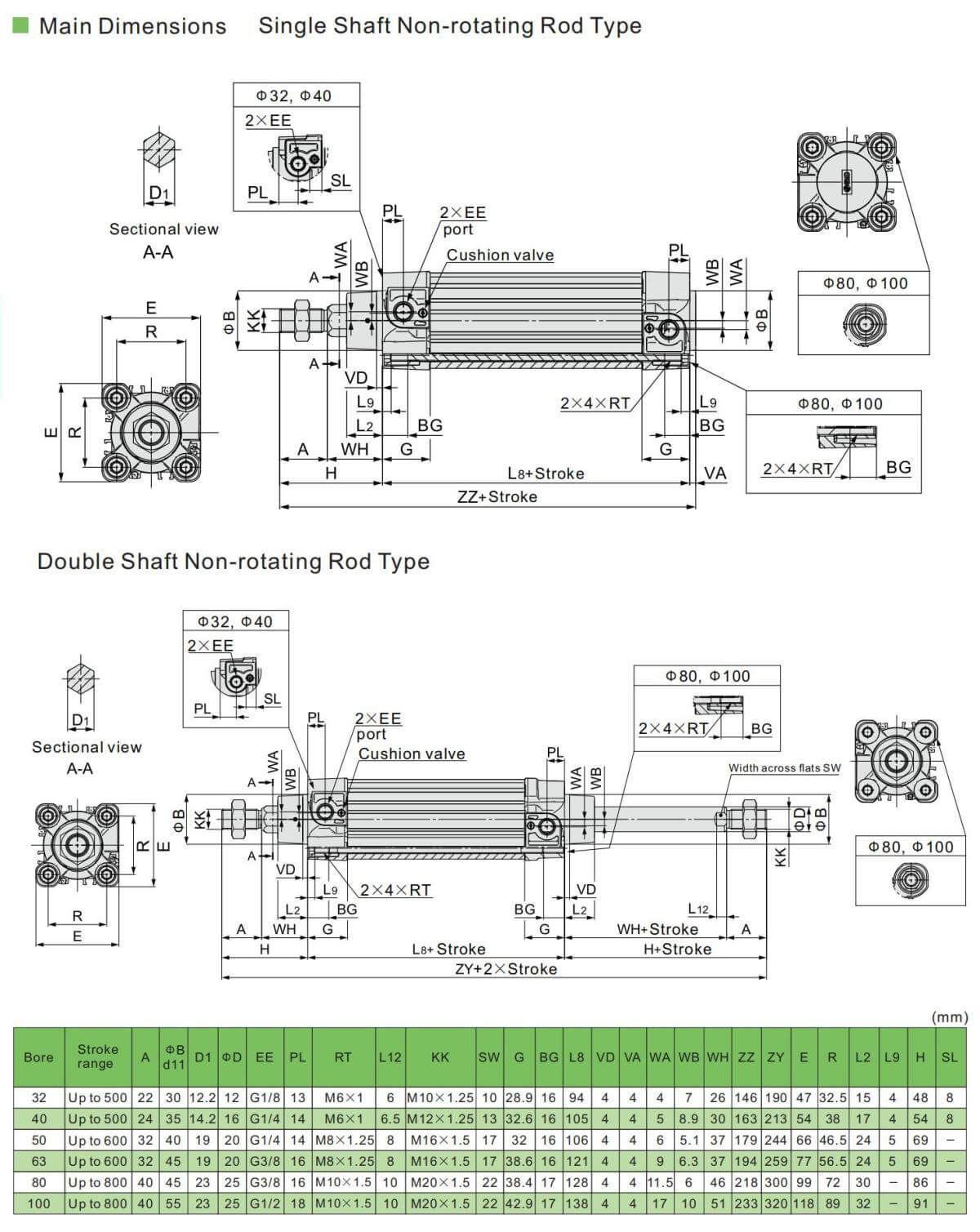

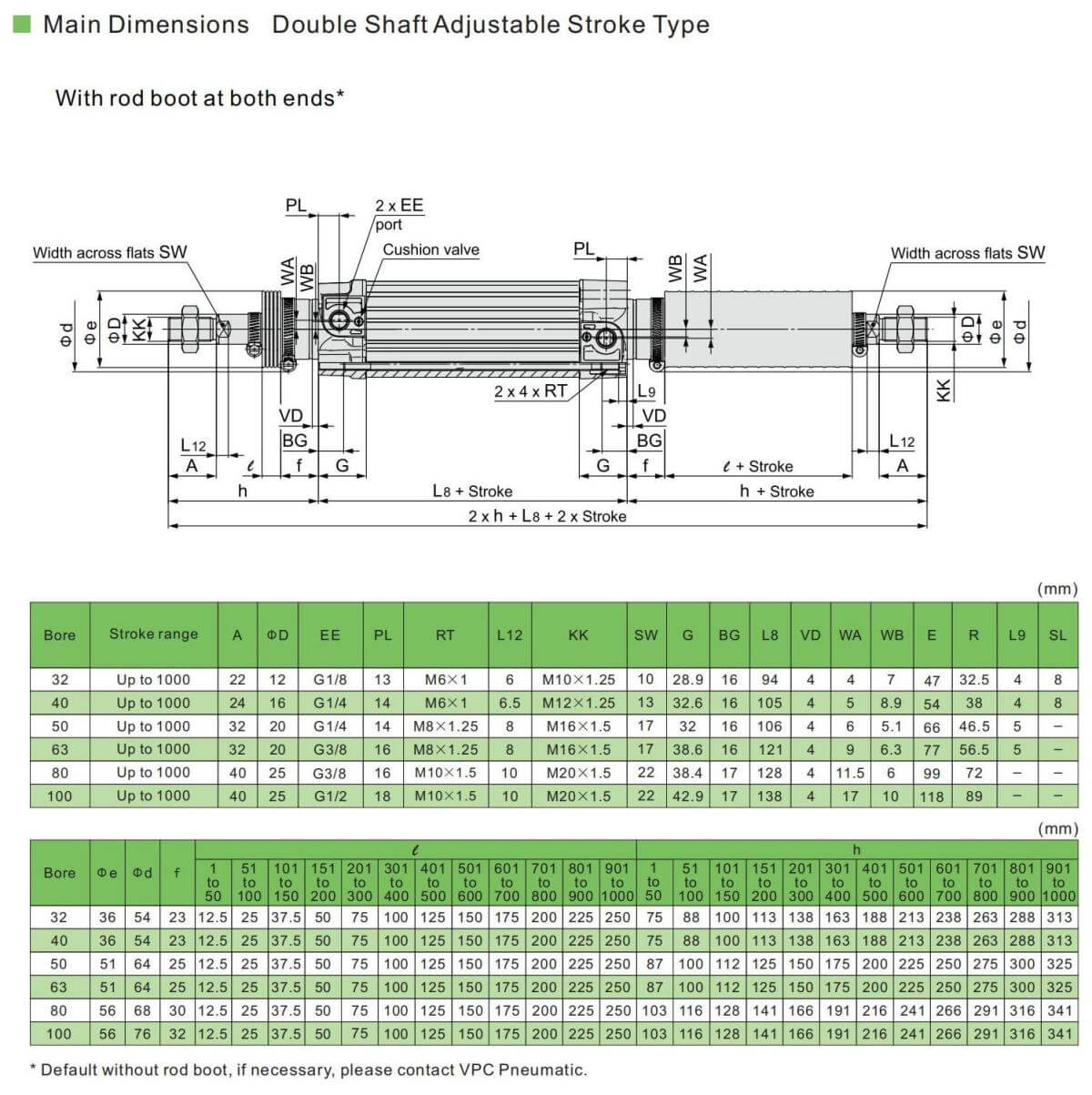

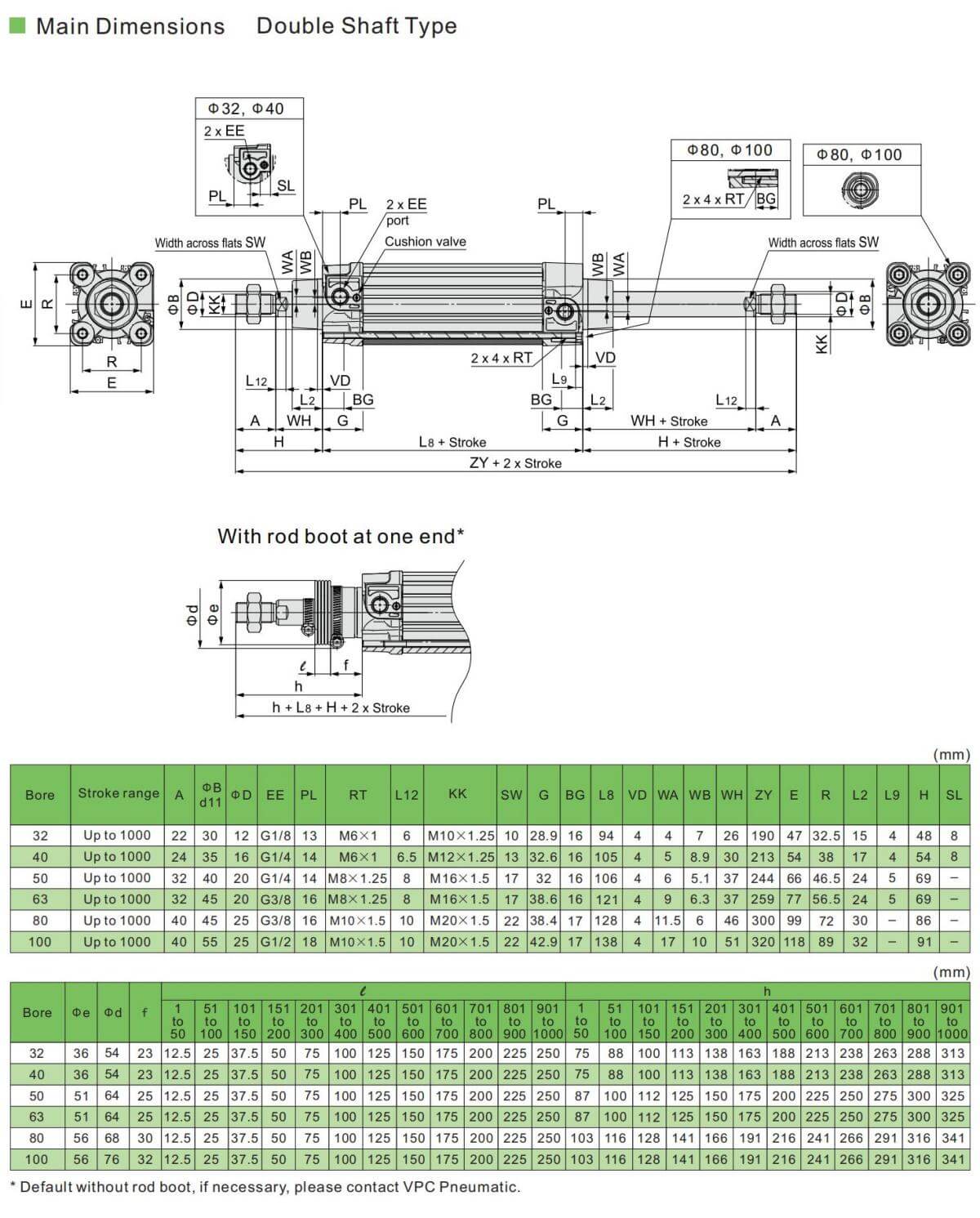

■ Основные размеры
