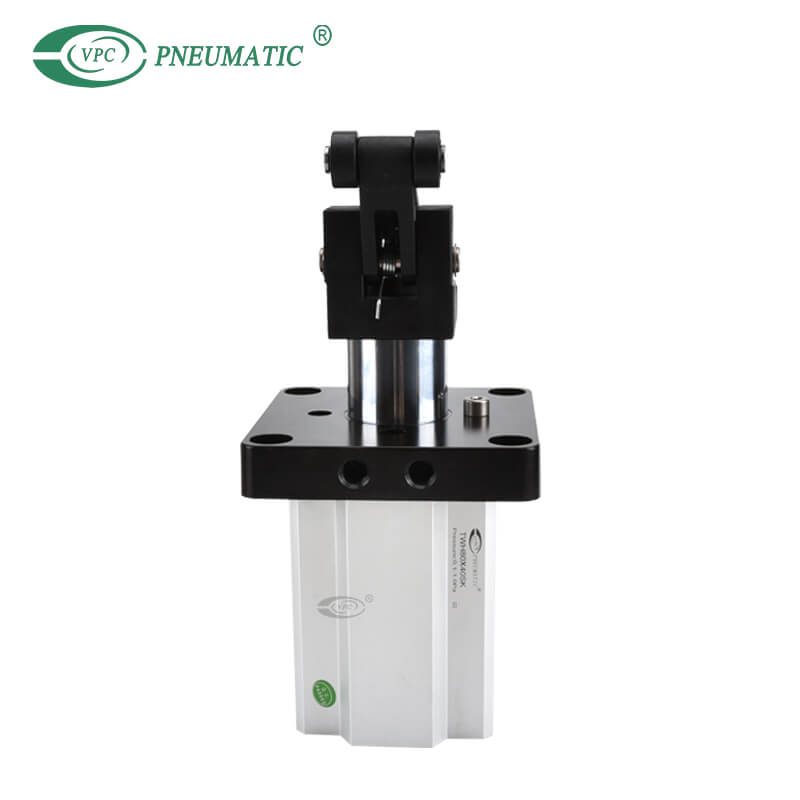

Стопорный пневмоцилиндр серии TWH
1. Стопорный пневмоцилиндр серии TWH это коромысло с амортизирующим механизмом, которое позволяет мягко останавливать заготовку без вибрации или шума.
2. Пневматические стопорные цилиндры разработаны специально для остановок конвейеров.
■ Характеристика
1. Стопорный пневмоцилиндр серии TWH с утолщенным поршневым штоком может эффективно улучшить устойчивость цилиндра к ударам.
2. Сверхмощный стопорный цилиндр с фиксированным или регулируемым амортизатором, может надежно поглощать энергию удара.
3. Стопорный цилиндр с рычажно-роликовой конструкцией оснащен устройством стопорного механизма, которое может предотвратить отскок коромысла и отталкивание закрепленного объекта.
4. Клиентам доступны на выбор различные серии и спецификации пневматических стопорных цилиндров.
5. Сверхмощный стопорный цилиндр TWM оснащен прочной монтажной пластиной, конструкция штока / подшипника цилиндра специально разработана для выдерживания боковых ударных нагрузок.
■ Код заказа TWH серия стопорные пневмоцилиндры
TWH 50 X 30 S K
TEH→ Код серии | 50→ Отверстие | 30→ Ход | S→ Магнит | K→ Стопорный цилиндр |
|---|---|---|---|---|
TWH: Тип двойного действияTDH: Со встроенной пружиной двойного действияTTH: Одинарного действия-Тяговый тип | 20мм 25мм | 15 мм | Заготовка: Без магнитаS: С магнитом | L: Безударный стопор (амортизатор не регулируется )K: Безударный стопор (регулируемый амортизатор ) |
32 мм | 20 мм | |||
40 мм 50 мм 63 мм | 30 мм | |||
80 мм | 40 мм | |||
TWM: Тип двойного действияTDM: Встроенная пружина двойного действияTTM: Одинарного действия-Тяговый тип | 50 мм | 30 мм | K: Безударный стопор (регулируемый амортизатор ) |
* Стопорные пневмоцилиндры серии TWH если резьба стандартная, код не указан.
* Диаметр цилиндра 20 мм, 25 мм – нерегулируемый амортизатор; выше 32 – регулируемый амортизатор.
■ Спецификация
Модель | TWH | TWM | |||||||
|---|---|---|---|---|---|---|---|---|---|
Диаметр (мм) | 20 | 25 | 32 | 40 | 50 | 63 | 80 | 50 | |
Рабочая среда | Чистый воздух (фильтрация 40 мкм) | ||||||||
Тип действия | Двойного действия, одинарного действия-тяга | ||||||||
Рабочее давление | Двойного действия | от 0,15 до 1,0 МПа | |||||||
Одинарное действие-вытягивание | от 0,25 до 1,0 МПа | от 0,2 до 1,0 МПа | |||||||
Гарантированное давление | 1,5 МПа | ||||||||
Рабочая температура | от -20 до 70℃ | ||||||||
Допуск хода | +1,00 | ||||||||
Подушка | Бампер | ||||||||
Смазка | Не требовалось | ||||||||
Монтаж | Фланец | ||||||||
Тип конца стержня | Безударная пробка(нерегулируемый амортизатор ) | Безударныйстопор (регулируемый амортизатор) | |||||||
Размер порта | M5X0,5 | M8X1,0 | |||||||
* Доступны резьба PT, G и NPT.
■ Применение
1. Регулировка амортизатора
● Амортизатор был отрегулирован до завершения работы цилиндра .
● Клиент может отрегулировать его при необходимости.
● Шаги следующие
a. Ослабьте фиксирующий винт.
b. Поверните амортизатор, чтобы отрегулировать амортизирующую способность.
c. Закрепите фиксирующий винт.
2. Многофункциональное положение
● Если корпус зафиксирован, просто отрегулируйте стопорный блок, направление движения цилиндра изменится.
● Для стопорный цилиндр серии TWG регулировкой положения фланца можно изменять рабочую высоту.
3. Запрещается работа (безударный стопор (K))
● Эта функция используется для отмены действия стопора цилиндра и облегчения прохождения заготовки.
● Стопорный цилиндр серии TWH выполните следующие действия
a. Открутите стопорный винт с фланца.
b. Опустите роликовое седло.
c. Закрепите стопорный винт в отверстии для винта на фиксированном седле, при этом конец стопорного винта должен быть вставлен в отверстие, проделанное на роликовом седле.
4. Как использовать функцию стопора
● При глубоком ударе по амортизатору следует избегать увеличения энергии удара. Нагрузка не должна воздействовать на цилиндр без амортизатора, в противном случае может произойти механическая поломка.
● Максимальная кинетическая энергия удара, воздействующая на шток поршня, не должна превышать допустимых максимальных значений, в противном случае может произойти механическая поломка.
5. Самоблокирующийся
Необычно, что при работе стопорного цилиндра заготовка отскакивает под действием амортизатора удара. Для обеспечения устойчивости заготовки мы разработали это самоблокирующееся устройство.
■ Основные размеры
