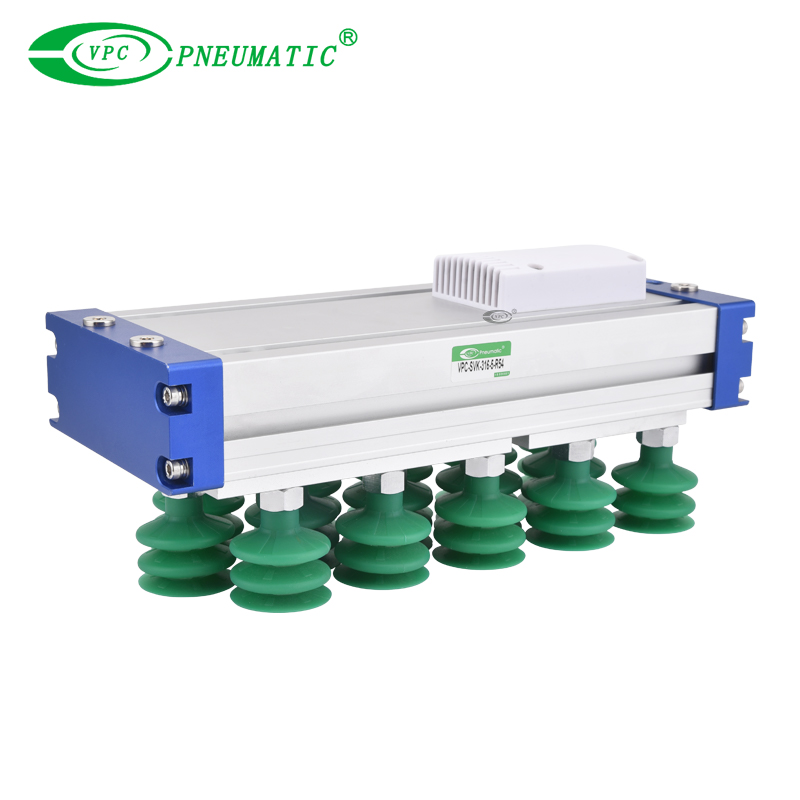

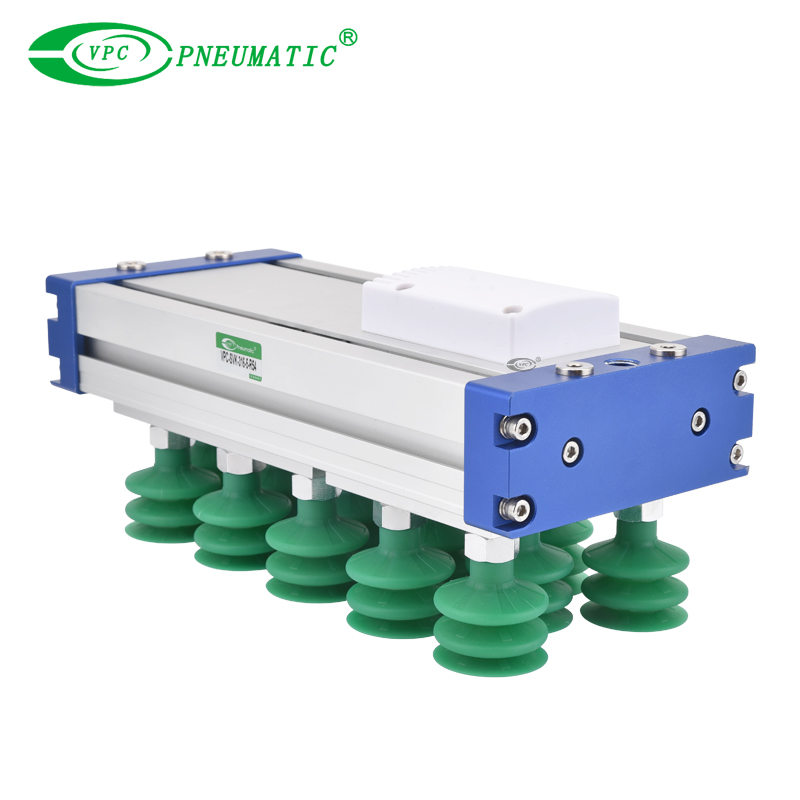

Вакуумная присоска для больших поверхностей серии VSK
Вакуумная присоска серии VSK для больших поверхностей представляет собой модульное устройство для вакуумного захвата, предназначенное для гибкой обработки различных заготовок, включая металлические листы, деревянные панели, картон и текстурированные поверхности. Благодаря встроенным обратным клапанам и адаптируемой конструкции она идеально подходит для работы с неровными, пористыми или множественными объектами в автоматизированных системах.
■ Характеристика
1. Высокая гибкость конфигурации: возможно установка одного или нескольких модулей в зависимости от размера и веса заготовки.
2. Вакуумная присоска модульная конструкция: облегчает техническое обслуживание и быструю замену.
3. Возможность индивидуальной настройки: адаптация под конкретные условия применения и требуемую силу всасывания.

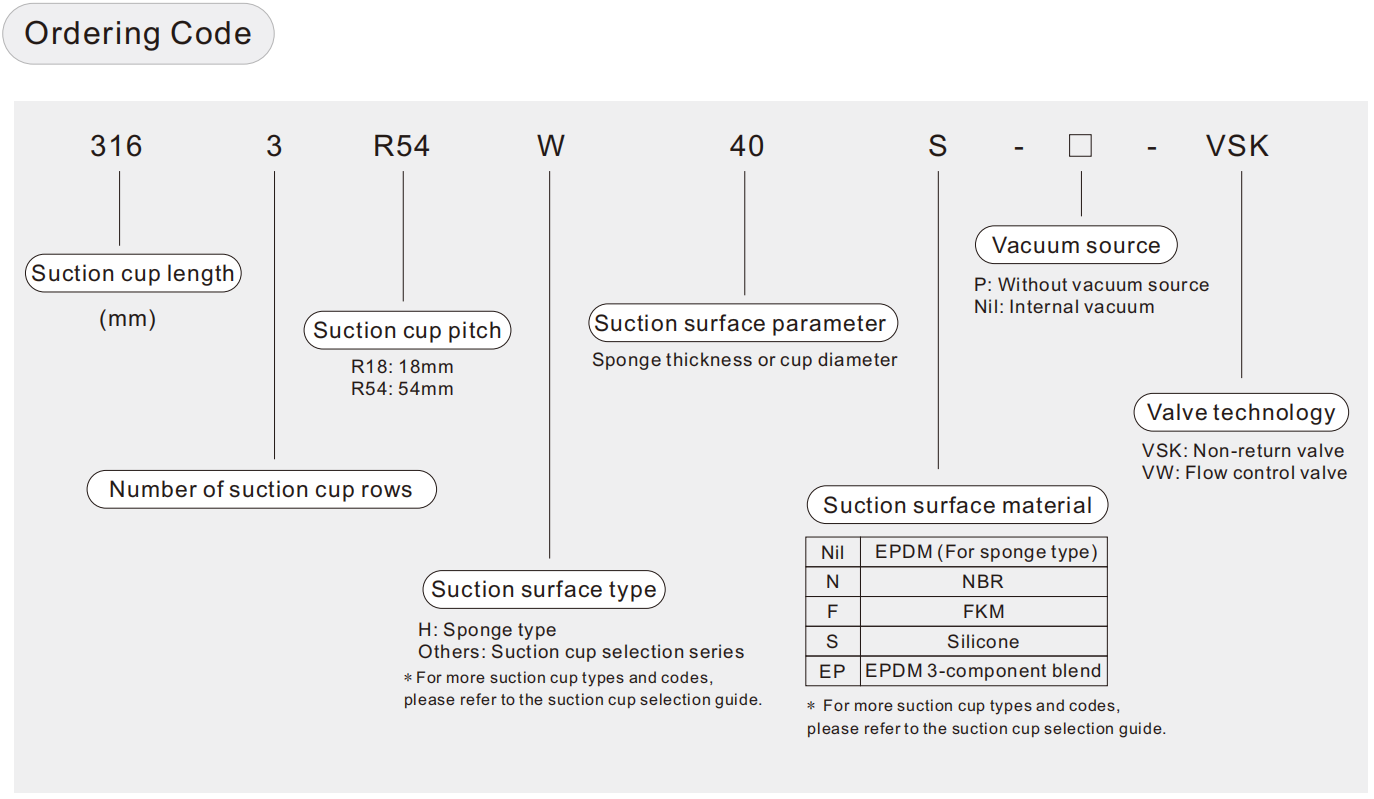

■ Код заказа VSK серии вакуумная присоска
■ Руководство по применению
| Примеры применения | Тип с присоской | Тип с губкой |
|---|---|---|
| Жёсткие заготовки (например, металлические листы) | ● | ● |
| Гибкие изделия (например, картонные коробки) | ● | ● |
| Длинные и плоские материалы (например, деревянные доски или профили) | – | ● |
| Шероховатые или профилированные поверхности | – | ● |
| Послойный захват мелких деталей или рассыпных предметов | – | ● |
■ Спецификация
| Тип | Модель | Кол-во всасывающих портов | Расход воздуха (л/мин) | Сила всасывания (Н) | Масса (кг) | Другие |
|---|---|---|---|---|---|---|
| Тип с присоской | 316 3R54 W40S-VSK | 15 | 234 | 190 | 3,7 | Рабочая температура: от -20 до 80℃ Подача воздуха: сухой, чистый сжатый воздух Максимальное давление подачи: 0,7 МПа Максимальный уровень вакуума: -60 кПа Уровень шума: ниже 70 дБ(А) |
| 442 3R54 W40S-VSK | 23 | 234 | 300 | 4,7 | ||
| 530 3R54 W40S-VSK | 27 | 300 | 350 | 5,4 | ||
| 640 3R54 W40S-VSK | 33 | 300 | 430 | 6,3 | ||
| 838 3R54 W40S-VSK | 44 | 510 | 550 | 7,7 | ||
| Тип с губкой | 316 3R18 H20-VSK | 41 | 234 | 375 | 2,7 | |
| 442 3R18 H20-VSK | 62 | 234 | 550 | 3,3 | ||
| 530 3R18 H20-VSK | 77 | 300 | 680 | 3,7 | ||
| 640 3R18 H20-VSK | 95 | 300 | 820 | 4,2 | ||
| 838 3R18 H20-VSK | 128 | 510 | 1090 | 5 |
* Значения расхода воздуха измерены при 0,7 МПа и рассчитаны с использованием теоретических уравнений падения давления.
* Вакуумная присоска сила всасывания измеряется с использованием контурных деревянных пластин при вакууме -30 кПа и давлении воздуха 0,5 МПа без учета коэффициента запаса.

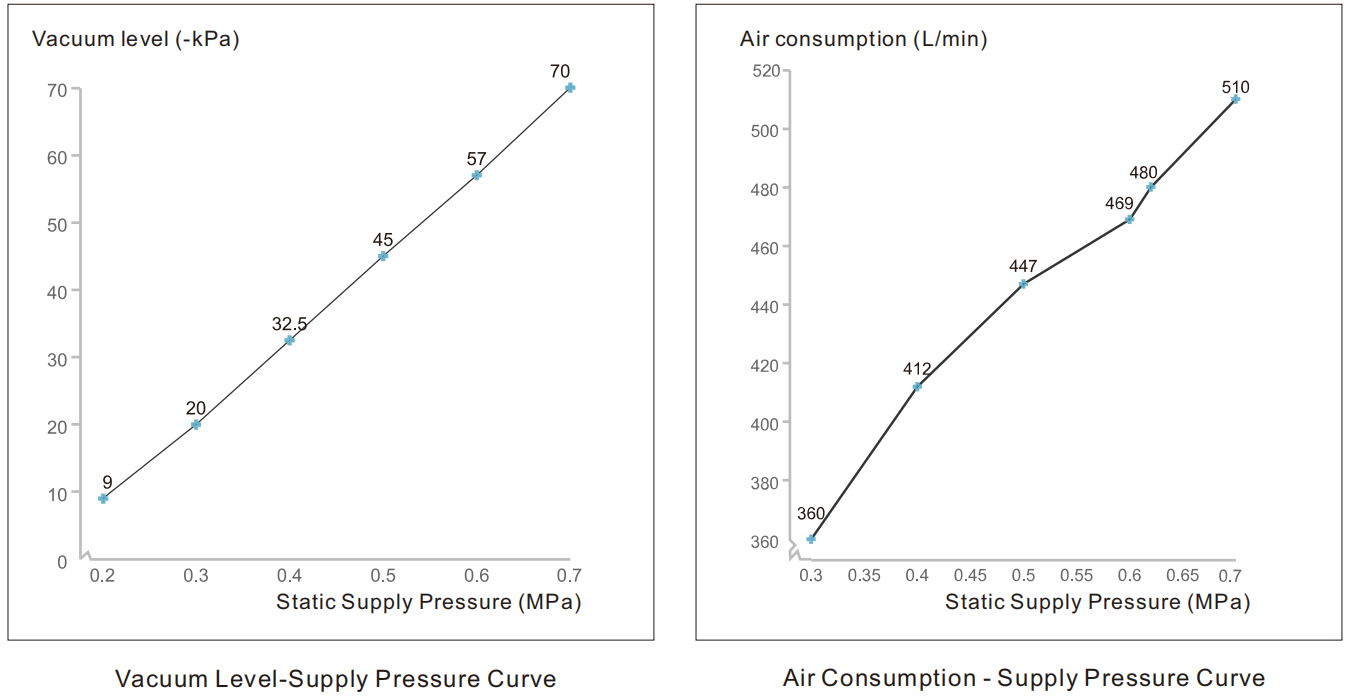

Приведенные ниже данные являются реальными результатами испытаний, полученными нашей компанией с использованием профилированных деревянных панелей в качестве тестового объекта, и приведены только для справки.(Вакуумная присоска серии VSK)

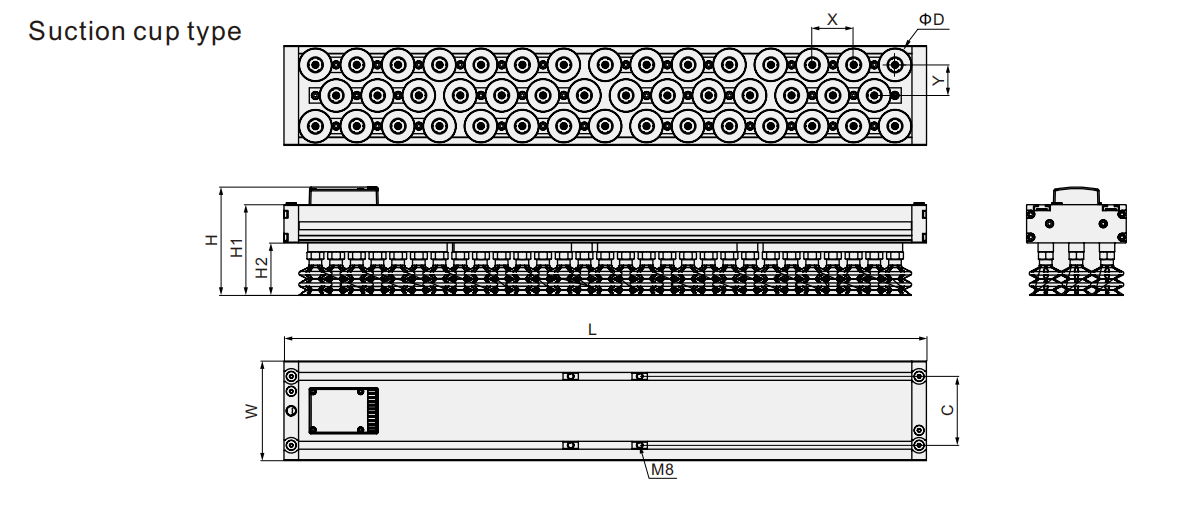

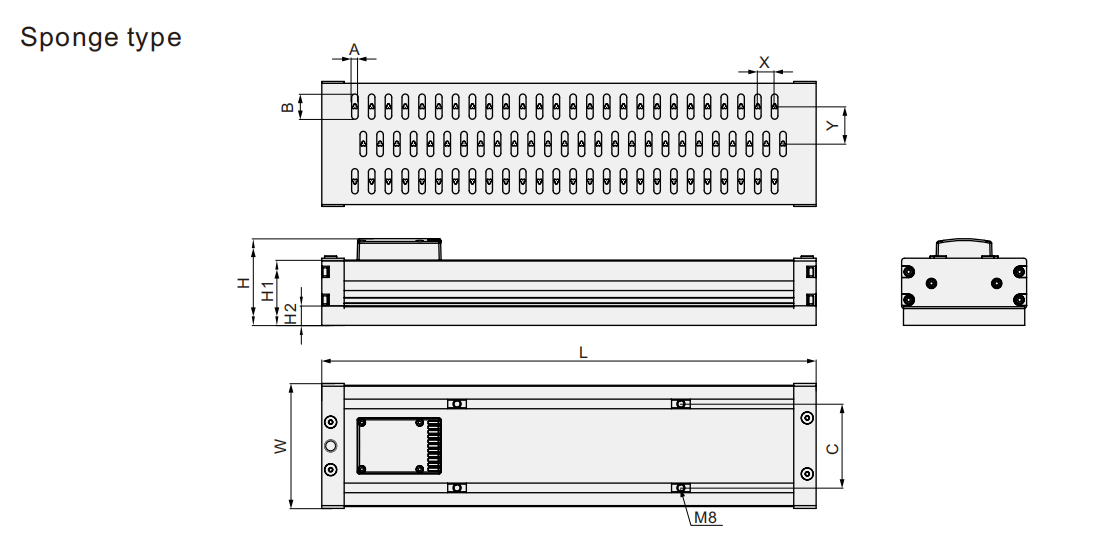

■ Основные размеры
| Модель | L | W | H | H1 | H2 | X | Y | ΦD | C |
|---|---|---|---|---|---|---|---|---|---|
| 316 3R54 W40S-VSK | 316 | 134 | 141,4 | 118,4 | 68,4 | 54 | 40 | 40 | 0 |
| 442 3R54 W40S-VSK | 442 | 134 | 141,4 | 118,4 | 68,4 | 54 | 40 | 40 | 90 |
| 530 3R54 W40S-VSK | 530 | 134 | 141,4 | 118,4 | 68,4 | 54 | 40 | 40 | 90 |
| 640 3R54 W40S-VSK | 640 | 134 | 141,4 | 118,4 | 68,4 | 54 | 40 | 40 | 90 |
| 838 3R54 W40S-VSK | 838 | 134 | 141,4 | 118,4 | 68,4 | 54 | 40 | 40 | 90 |
| Модель | L | W | H | H1 | H2 | X | Y | A | B | C |
|---|---|---|---|---|---|---|---|---|---|---|
| 316 3R18 H20-VSK | 316 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 442 3R18 H20-VSK | 442 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 530 3R18 H20-VSK | 530 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 640 3R18 H20-VSK | 640 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
| 838 3R18 H20-VSK | 838 | 134 | 93 | 70 | 20 | 18 | 40 | 7 | 27 | 90 |
