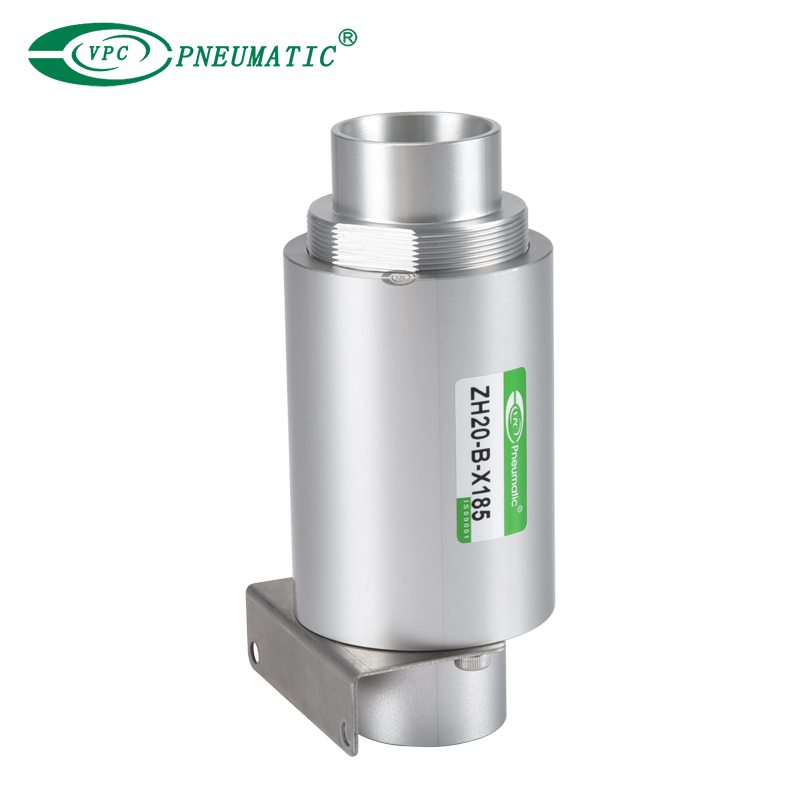

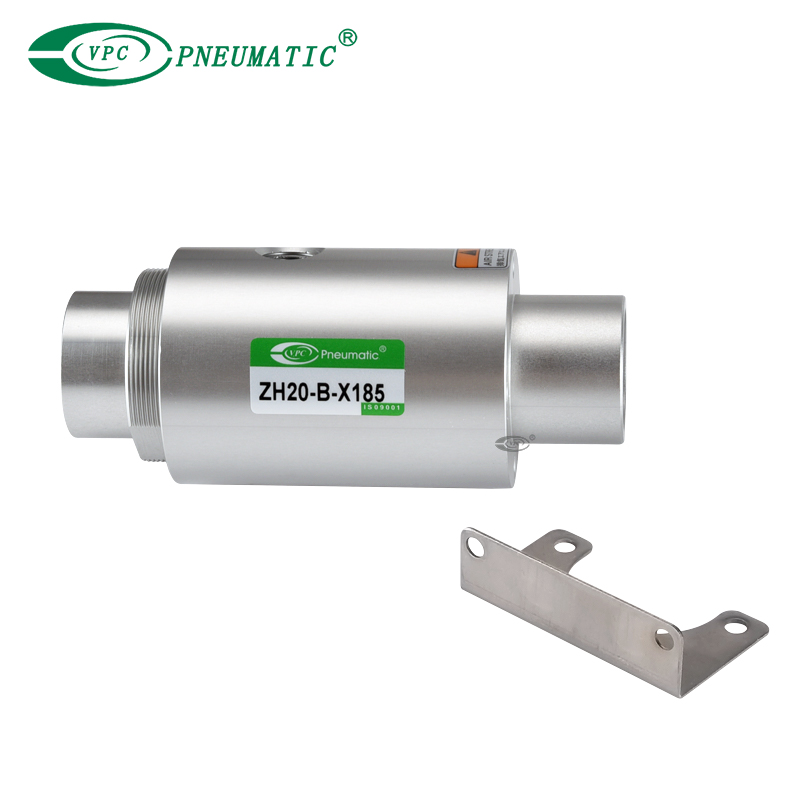

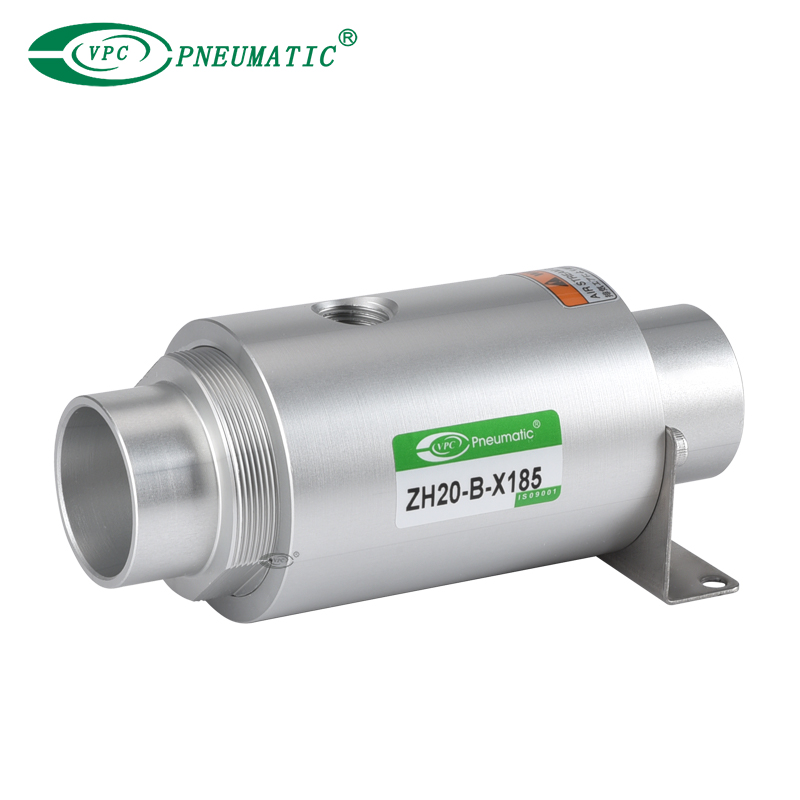

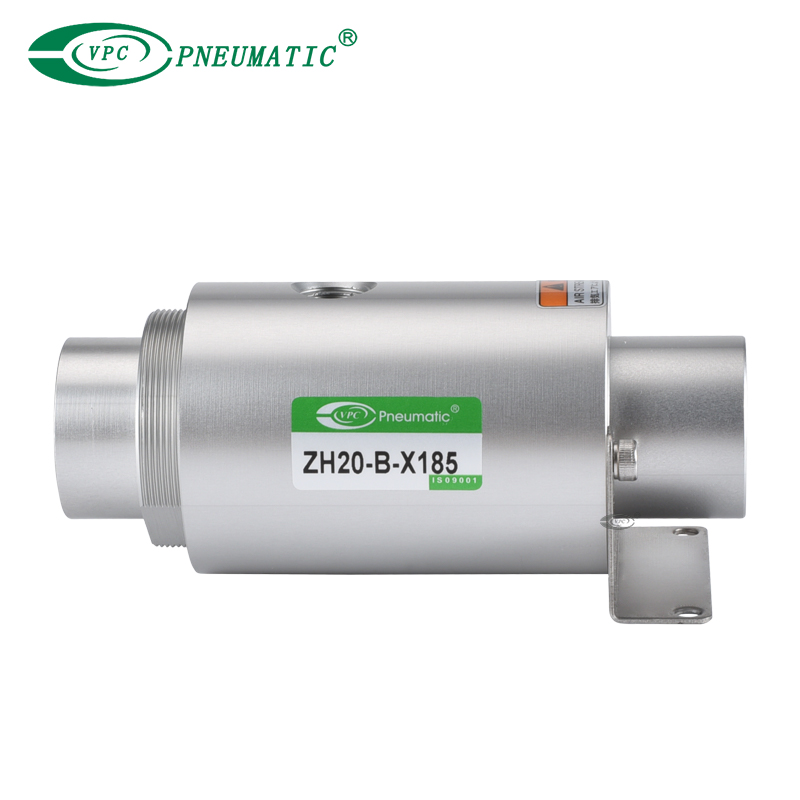

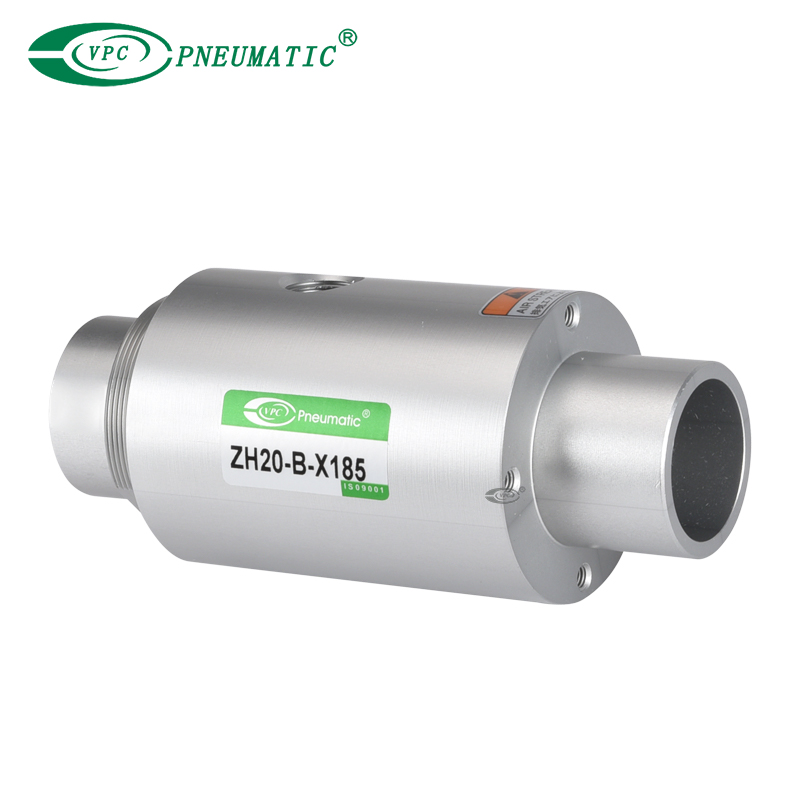

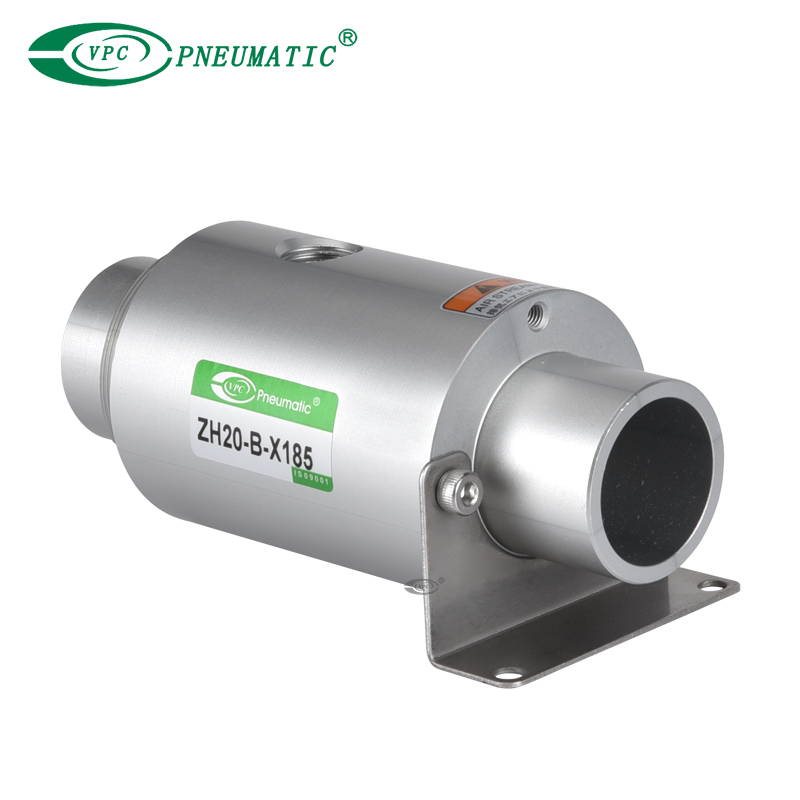

Вакуумные эжекторы с большим расходом серия ZH

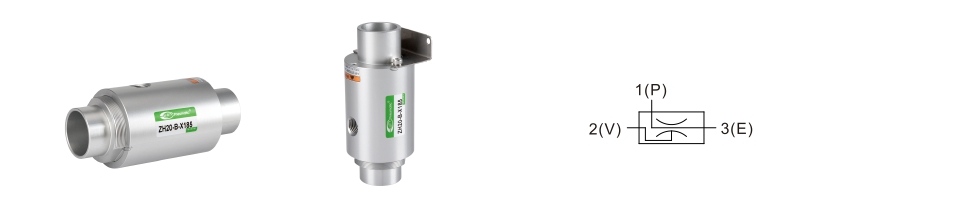

Вакуумные эжекторы с большим расходом ZH-X185 — это универсальное устройство, которое может работать как в режиме продувки, так и в режиме вакуума. Такая двойная функциональность достигается за счёт ориентации выходного порта. Устройство оснащено одним подающим портом, что упрощает процесс подключения. Кроме того, в комплект входят стандартные монтажные кронштейны, обеспечивающие лёгкость установки.
■ Характеристика
1. Вакуумное давление -88КПа и -48КПа: Генератор способен обеспечивать высокое вакуумное давление, поддерживая стабильную производительность.
2. Эффективность: Гарантирует высокую эффективность при формировании вакуума для разнообразных задач.
3. Вариативность: Вакуумные эжекторы с большим расходом серия ZH предлагает различные варианты, предоставляя выбор с учетом требуемой производительности.
4. Простота установки: Легок в установке для удобства использования.
5. Надежность: Гарантирует стабильную работу и высокую надежность в вакуумных приложениях.

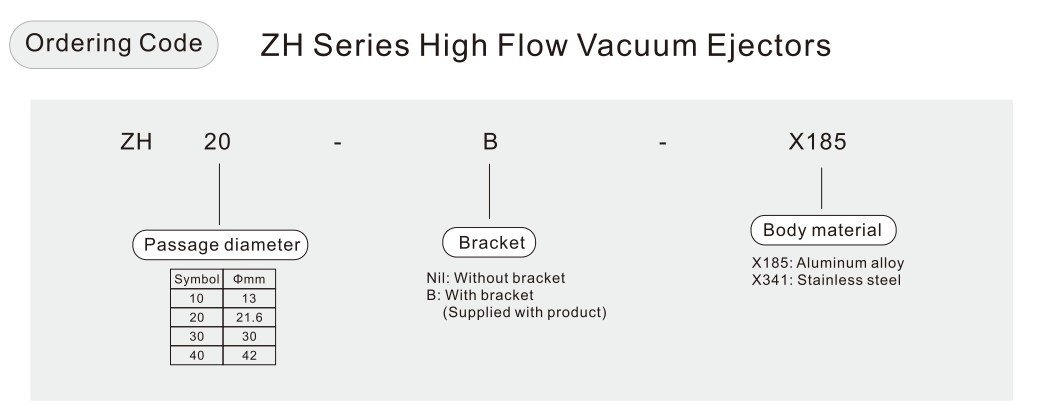

■ Код заказа ZH серия вакуумные эжекторы
■ Спецификация
| Модель | ZH10 | ZH20 | ZH30 | ZH40 |
|---|---|---|---|---|
| Рабочая среда | воздух | |||
| Материал уплотнения | NBR | |||
| Материал кронштейна | сталь | |||
| Материал хомута | нержавеющая сталь | |||
| Диаметр проходного отверстия (мм) | Φ13 | Φ21.6 | Φ30 | Φ42 |
| C [дм³/(с·бар)] (Эффективная площадь [мм²])* | 0,49 (2,46) | 1,04 (5,19) | 1,97 (9,86) | 3,69 (18,47) |
| Рабочее давление | От 0 до 0,7 Мпа | |||
| Рабочая температура | От -5 до 80 ℃ (без замерзания и конденсации) | |||
| Кронштейн в сборе | ZH-BK1-10-A | ZH-BK1-20-A | ZH-BK1-30-A | ZH-BK1-40-A |
* Значение C и эффективная площадь являются теоретическими.
▲ Предупреждение
1.Поглощённые вещества будут выбрасываться вместе с выхлопом, поэтому не направляйте выхлопное отверстие на людей или оборудование.
2.Не используйте устройство в среде с коррозионными газами, химическими веществами, морской водой или паром, а также при прямом контакте с указанными веществами.

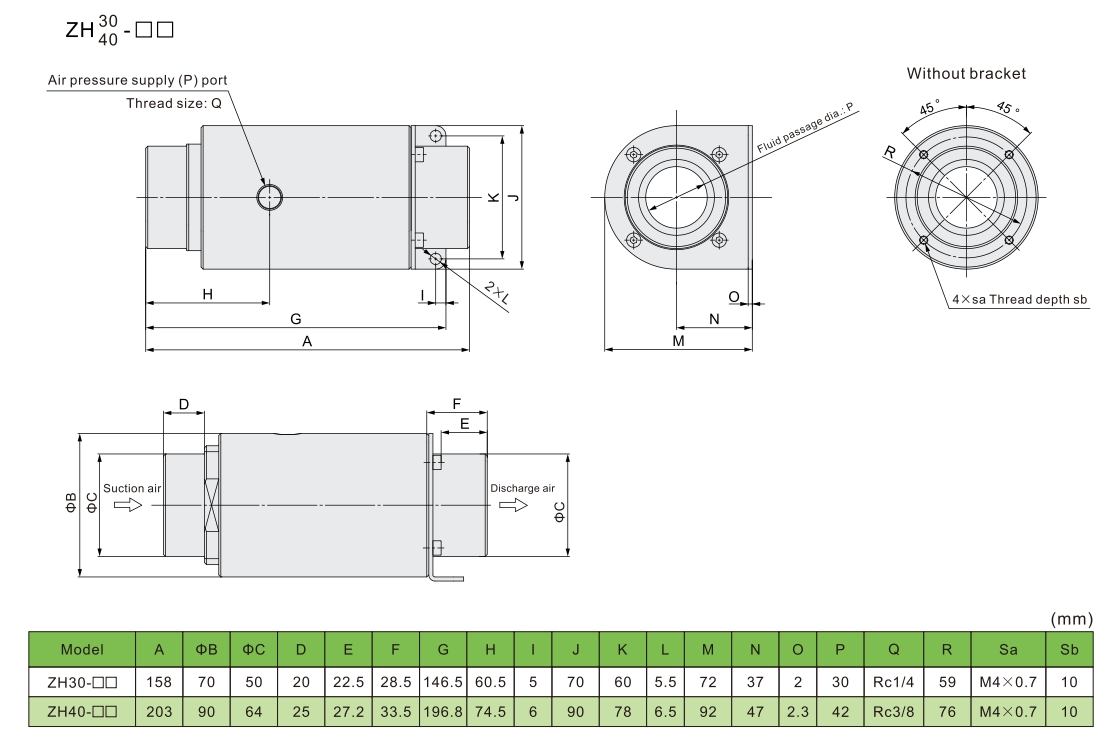

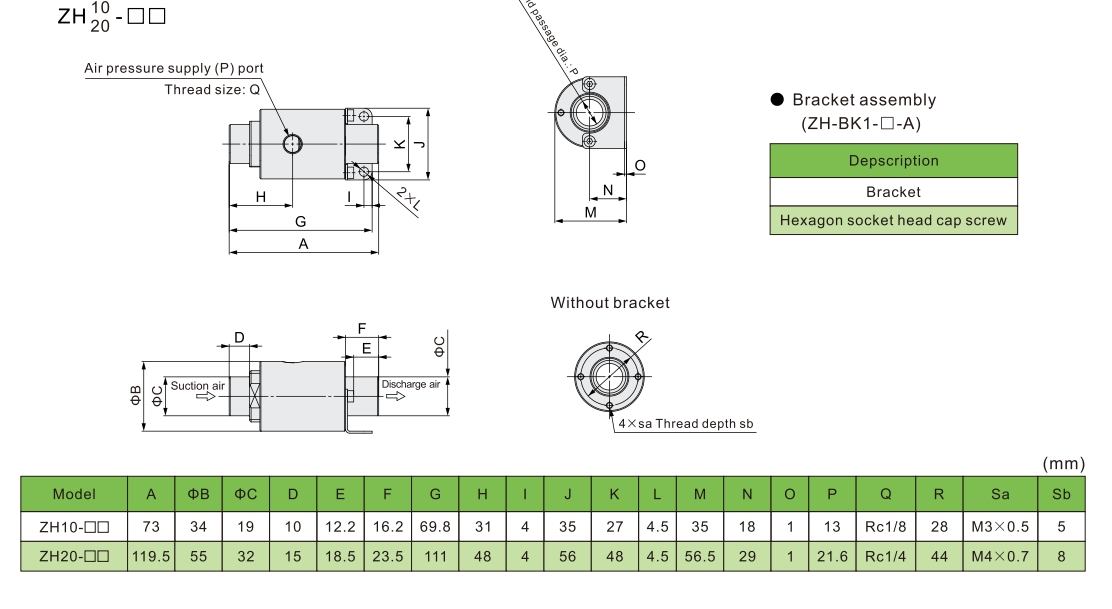

■ Основные размеры
