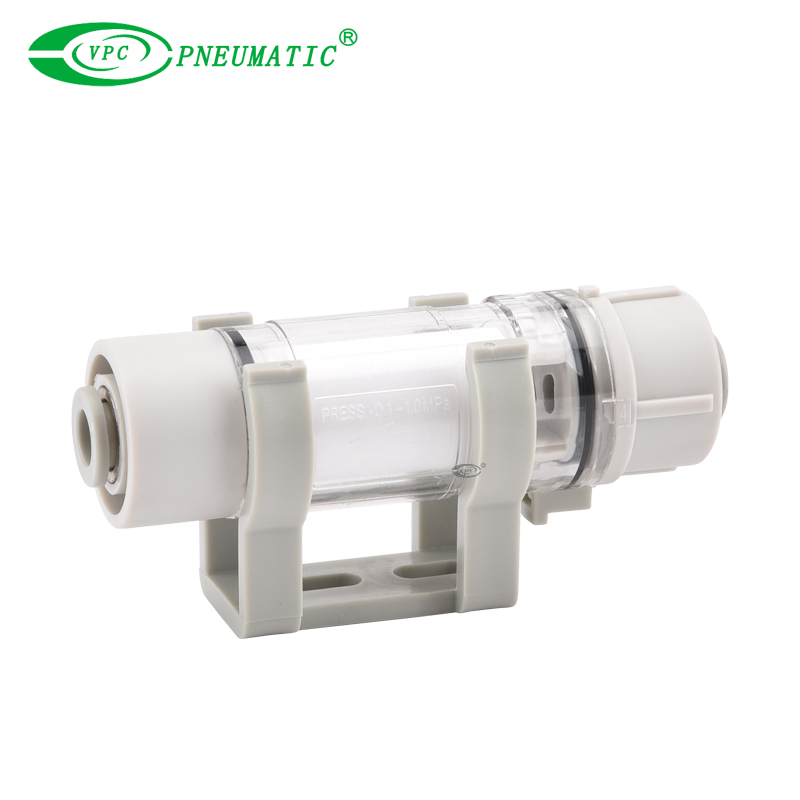

Вакуумный фильтр серии ZFC
Вакуумный фильтр ZFC отличается компактностью и лёгкостью, а конструкция обеспечивает высокую производительность системы. Встроенный картридж и прозрачный корпус позволяют быстро заменять фильтр без инструментов и проводить визуальный осмотр. Благодаря стандартным быстроразъёмным соединениям для лёгкой установки в линию, это идеальный выбор для защиты компонентов вашего пылесоса.
■ Характеристика
1. Быстрая установка и интеграция
Встраиваемая конструкция позволяет устанавливать фильтр непосредственно в вакуумную линию, экономя драгоценное пространство.
Оснащен стандартными быстроразъемными фитингами для быстрого подключения без инструментов, что значительно повышает эффективность установки.
2. Простота обслуживания без инструментов
Интегрированный фильтрующий элемент и конструкция корпуса вакуумный фильтр VFC позволяют производить простую одноэтапную процедуру замены.
Замена выполняется без инструментов; простое нажатие на спусковой механизм минимизирует время простоя, необходимое для обслуживания.
3. Компактная конструкция, высокая пропускная способность
Высокоэффективная фильтрация в чрезвычайно компактном и легком корпусе идеально подходит для автоматизации в условиях ограниченного пространства.
Оптимизированный внутренний путь потока воздуха этого воздушного фильтра обеспечивает низкое падение давления и поддерживает высокую пропускную способность, предотвращая потерю мощности всасывания.
4. Визуальный контроль
Высокопрозрачный корпус вакуумный фильтр серии VFC позволяет операторам в любой момент визуально проверить состояние фильтрующего элемента.
Это облегчает профилактическое обслуживание и помогает избежать непредвиденных отключений системы из-за засорения фильтра.
Применение
1. Защита входной части вакуумной системы
Устанавливаемый перед вакуумными генераторами, насосами или электромагнитными клапанами, этот основной вакуумный фильтр эффективно улавливает пыль и загрязнения, продлевая срок службы ключевых вакуумных компонентов.
2. Автоматизированные системы захвата и размещения деталей
Идеально подходит для автоматизированных систем захвата и размещения деталей. Устанавливается между присоской и вакуумной линией, предотвращая попадание пыли и мусора с заготовки в систему и обеспечивая надежный захват.
3. Работа с электроникой и полупроводниками
Незаменим в условиях высокой чистоты, например, при работе с электронными компонентами или полупроводниками, предотвращая загрязнение изделий микрочастицами и засорение чувствительных вакуумных каналов.
4. Общая промышленная работа с деталями
Идеально подходит для общей промышленной работы в средах с наличием в воздухе загрязняющих веществ, таких как пыль, древесная стружка или бумажные отходы, что часто встречается в упаковочной, деревообрабатывающей и полиграфической промышленности.
■ Код заказа ZFC серии вакуумный фильтр
■ Спецификация
Модель | ZFC1□ | ZFC3□ | ZFC5□ | ZFC7□ | |||||||
Размер порта(Применимый внешний диаметр трубки O.D.) | Метрический размер | Φ2 | Φ3.2 | Φ3.2 | Φ4 | Φ4 | Φ6 | Φ6 | Φ8 | Φ10 | Φ12 |
Размер в дюймах | — | Φ1/8″ | Φ1/8″ | Φ5/32″ | Φ5/32″ | Φ1/4″ | Φ1/4″ | Φ5/16″ | Φ3/8″ | — | |
Рабочая среда | Воздух, азот | ||||||||||
Рабочее давление | от -100 кПа до 1,0 МПа (при 20°C) | ||||||||||
Расход (положительный) [л/мин] | 15 | 45 | 50 | 80 | 100 | 200 | 250 | 450 | 550 | 650 | |
Скорость потока (вакуумное давление) [л/мин] | 2 | 5 | 7 | 10 | 10 | 20 | 30 | 70 | 80 | 100 | |
Испытательное давление (МПа) | 1,5 (при 20 ℃) | ||||||||||
Диапазон рабочих температур и температуры окружающей среды (℃） | от 0 до 60 | ||||||||||
Фильтрация (мкм) | 5 (эффективность фильтрации 95%) | ||||||||||
Перепад давления при замене элемента (МПа) | 0,1 (вакуумное давление 20 кПа) | ||||||||||
Площадь фильтрации (мм²) | 140 | 470 | 750 | 1260 | |||||||
Применимый материал трубки | Нейлон, Мягкий нейлон, Полиуретан | ||||||||||
Внутренняя емкость (см³) | 0.5 | 1.7 | 4.5 | 6.0 | 7.0 | ||||||
Материал корпуса | Поликарбонат | ||||||||||
* Условия расхода (положительное давление): Давление питания 0,7 МПа, Падение давления 30 кПа.
■ Характеристики расхода
■ Основные размеры
