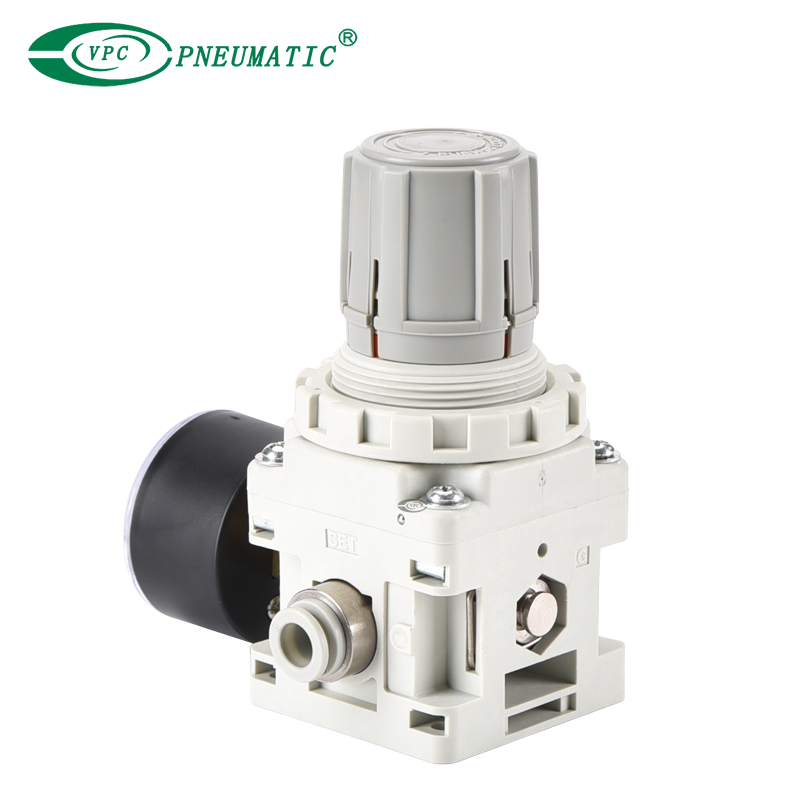

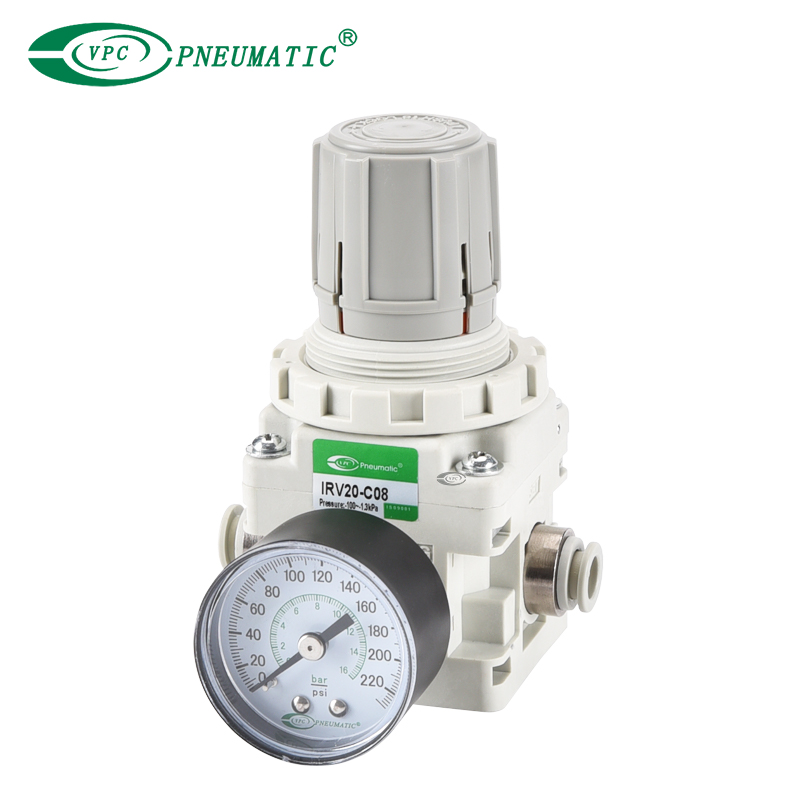

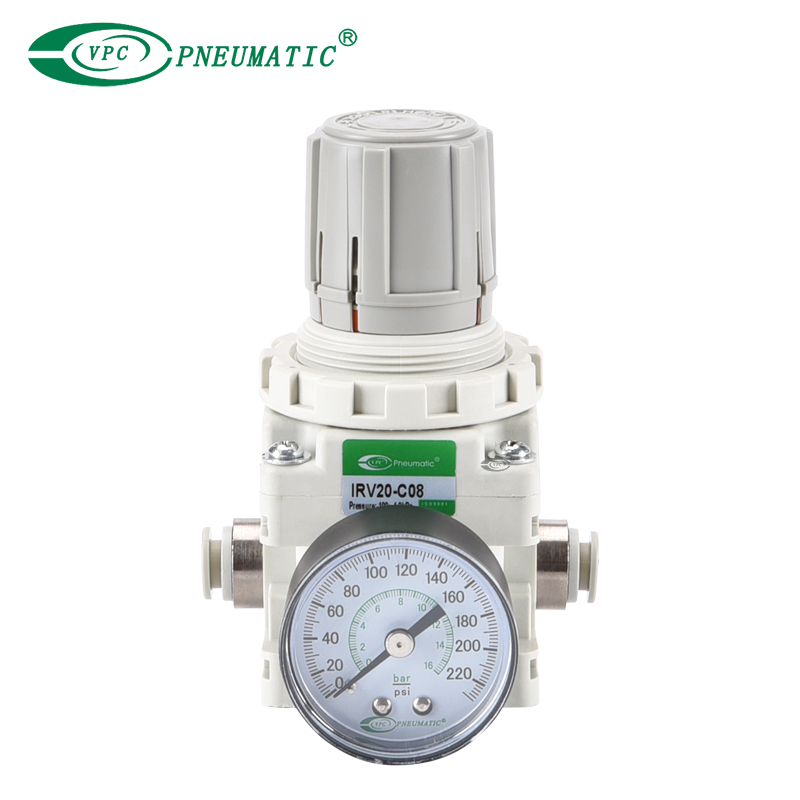

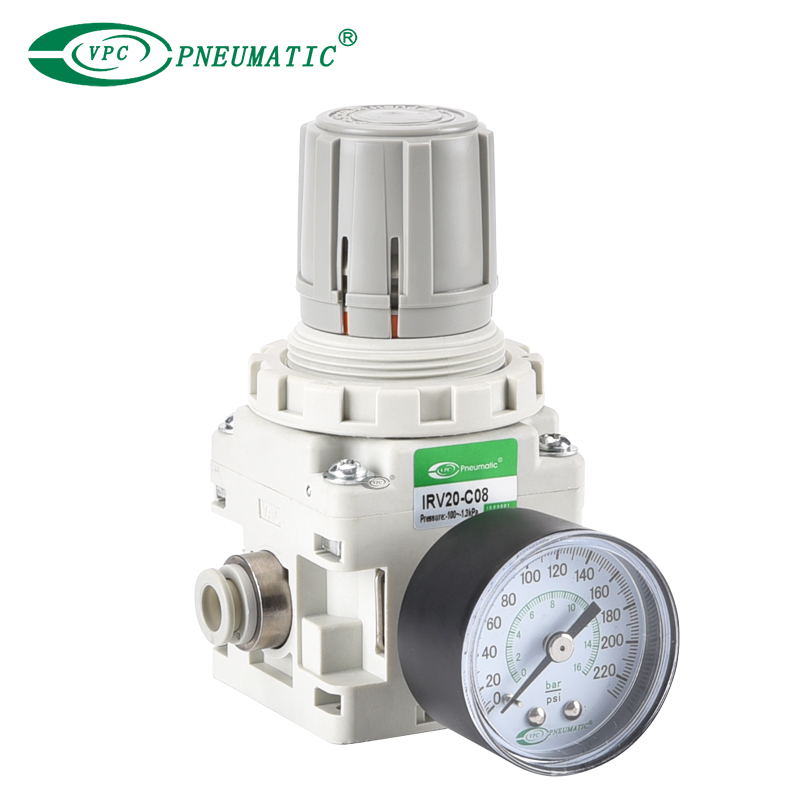

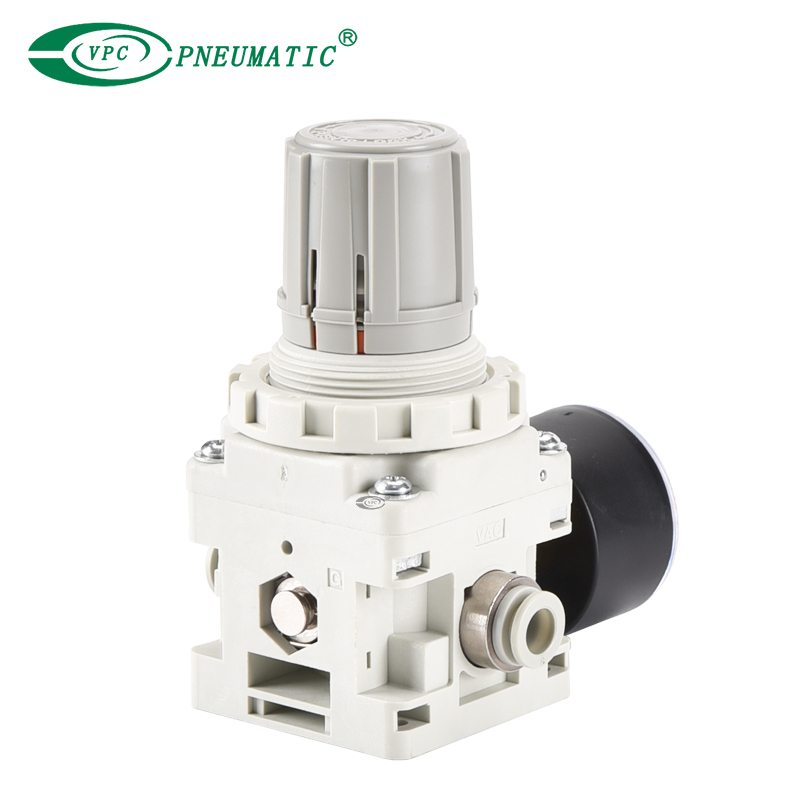

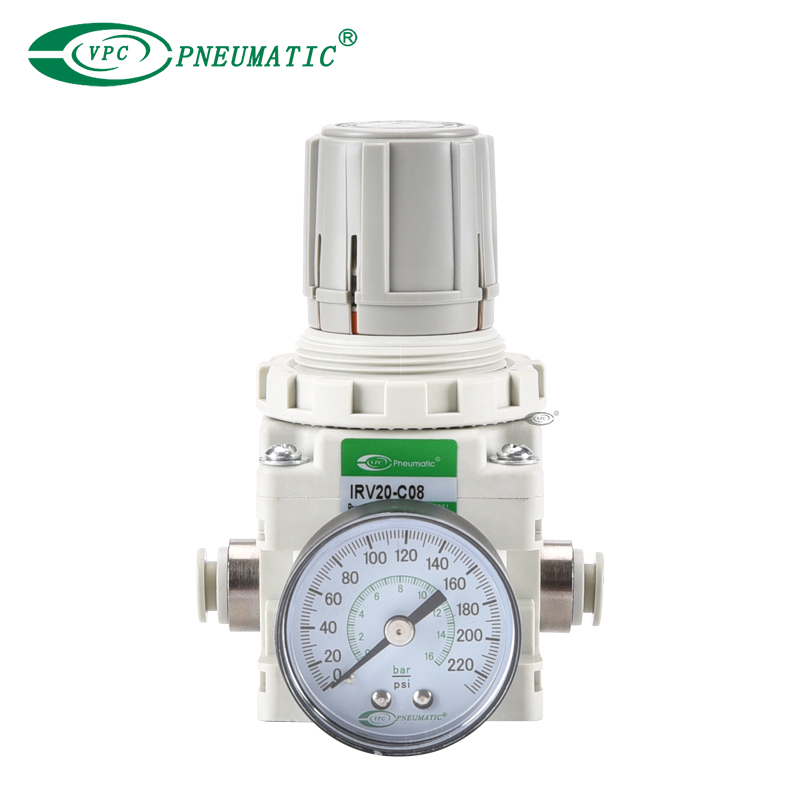

Вакуумный регулятор давления серии IRV10/20
IRV вакуумный регулятор давления предназначен для точного регулирования вакуума, имеет более компактный размер клапана и более широкий диапазон применения.
Регулирует давление в вакуумной линии от –100 до –1,3 кПа.Однопанельное подключение с встроенными быстроразъёмными фитингами на 6, 8 и 10 мм для удобного монтажа.
■ Характеристика
Вакуумный регулятор давления серии IRV применяются в системах, где требуется высокоточная регулировка вакуумного давления.
1. Диапазон регулирования: от –100 до –1,3 кПа.

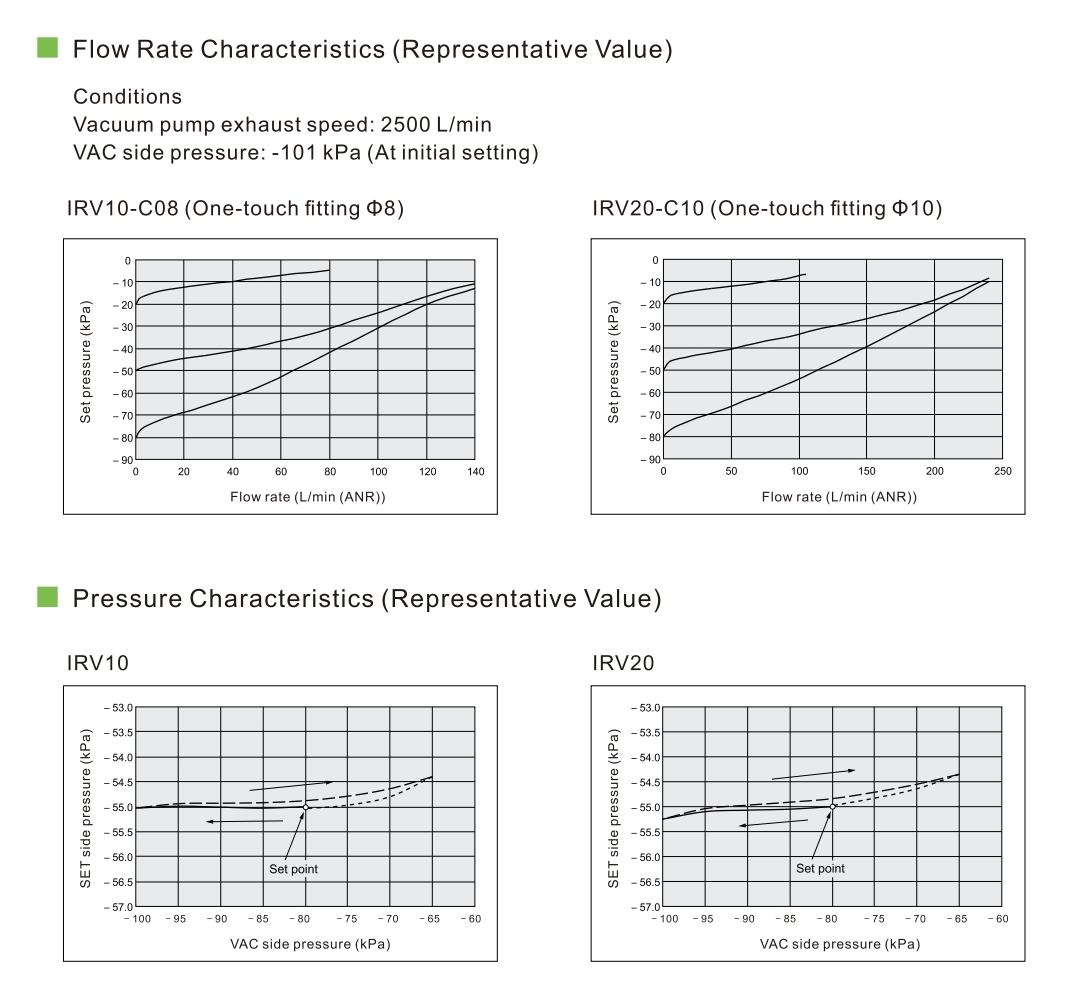

2. Максимальный расход:IRV10 – до 140 л/мин (ANR)， IRV20 – до 240 л/мин (ANR).
3. Снижение массы: масса новых моделей уменьшена на 20 % по сравнению с предыдущими версиями.
4. Простота монтажа: односторонние подключения и встроенные быстросъёмные фитинги для удобства установки.
5. Гибкость установки: направление и угол установки манометра или цифрового датчика давления легко изменяются.
6. Области применения: автоматизация и робототехника, медицинское оборудование, системы транспортировки материалов, лабораторные установки, пневмотранспортные системы и др.

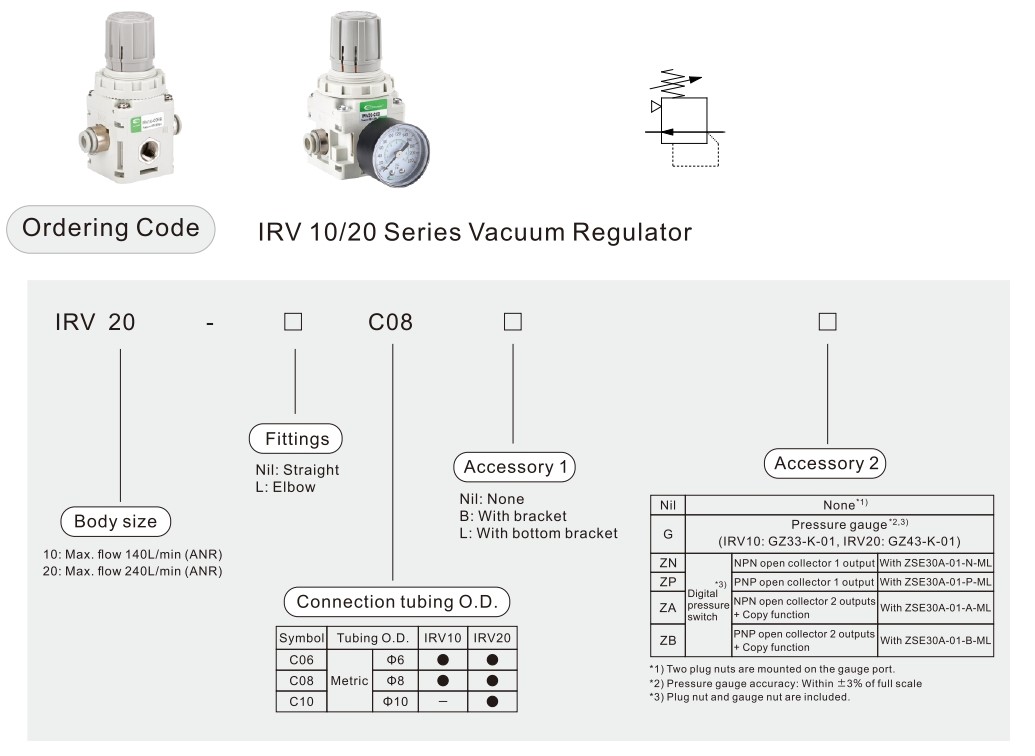

■ Код заказа IRV10/20 серии вакуумный регулятор давления
■ Спецификация
| Спецификация | IRV10 | IRV20 |
|---|---|---|
| Рабочая среда | воздух | |
| Диапазон установочного давления*1) | От -100 до -1,3 КПа | |
| Давление прочности*2) | 100 КПа (Не включая манометр) | |
| Расход атмосферного воздуха (при всасывании)*3) | 0,6 л/мин (ANR) или менее | |
| Разрешающая способность регулировочной рукоятки | 0,13 КПа или менее | |
| Рабочая температура | От 5 до 60℃ | |
| Наружный диаметр трубки со стороны VAC | Ф6, Ф8 | Ф6,8,10 |
| Наружный диаметр трубки со стороны SET | ||
*1) Следует учитывать, что параметр изменяется в зависимости от давления со стороны вакуумного насоса.
*2) Для вакуумных регуляторов с манометром: при подаче избыточного (положительного) давления манометр будет повреждён.
Если подано положительное давление, вакуумный регулятор не выйдет из строя, однако основной клапан откроется, и положительное давление поступит во вакуумный насос. Это может привести к его неисправности.

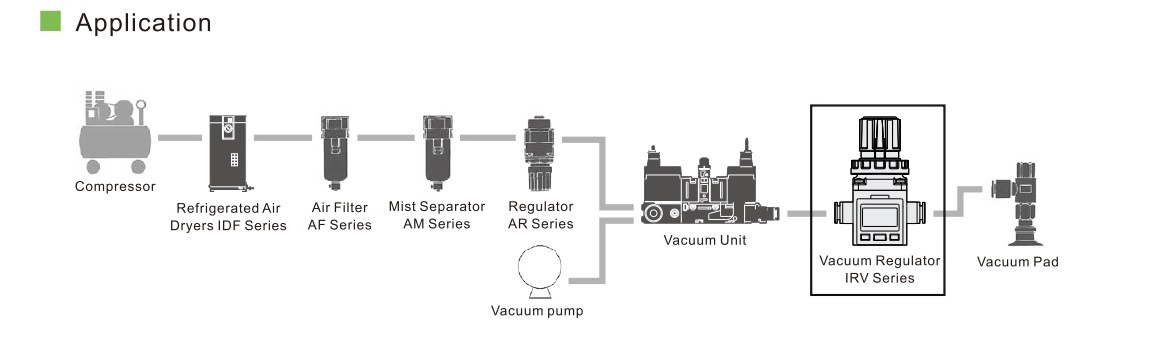

При использовании вакуумного регулятора в системах захвата и перемещения рекомендуется следовать приведённой ниже схеме подключения и избегать подачи положительного давления на вакуумный насос.
Вакуумный регулятор не регулирует положительное давление.
*3) Постоянный забор воздуха из атмосферы.

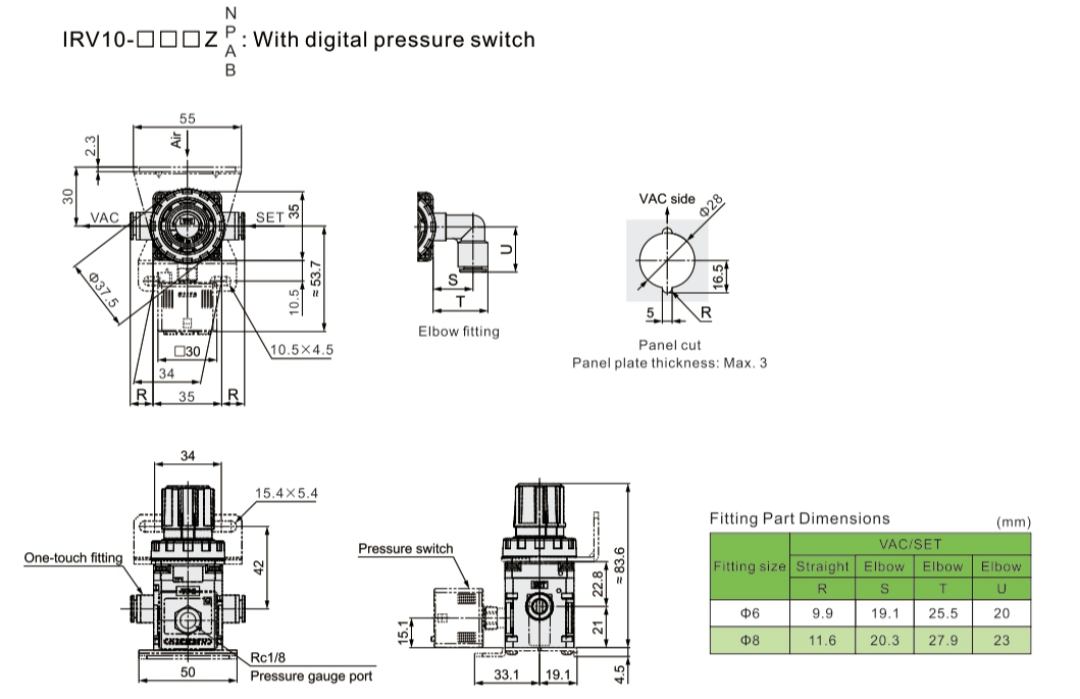

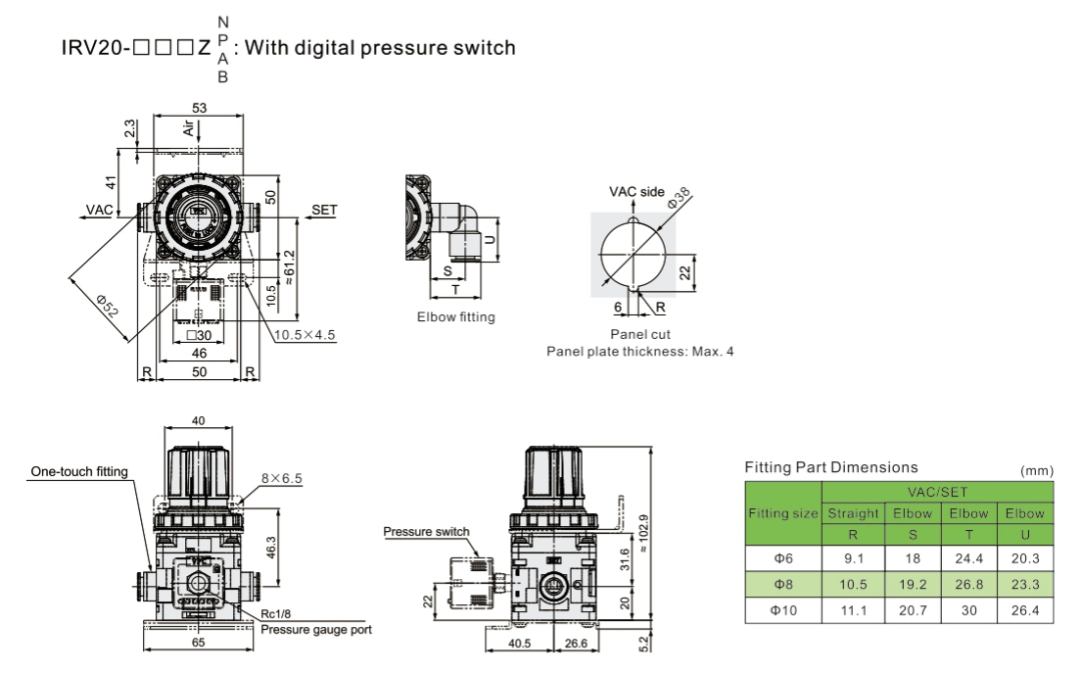

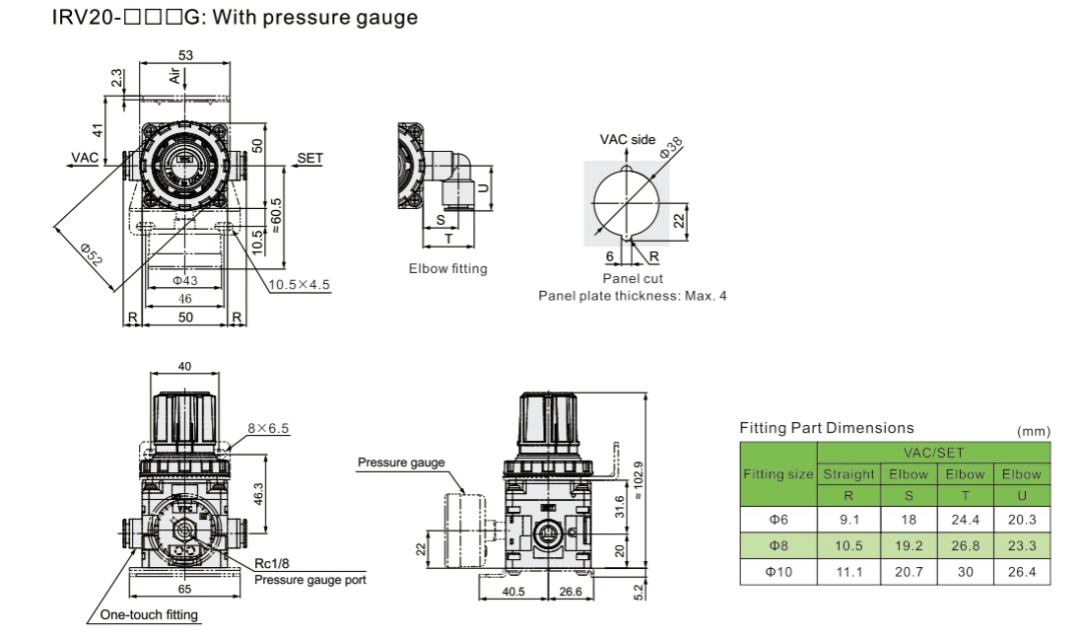

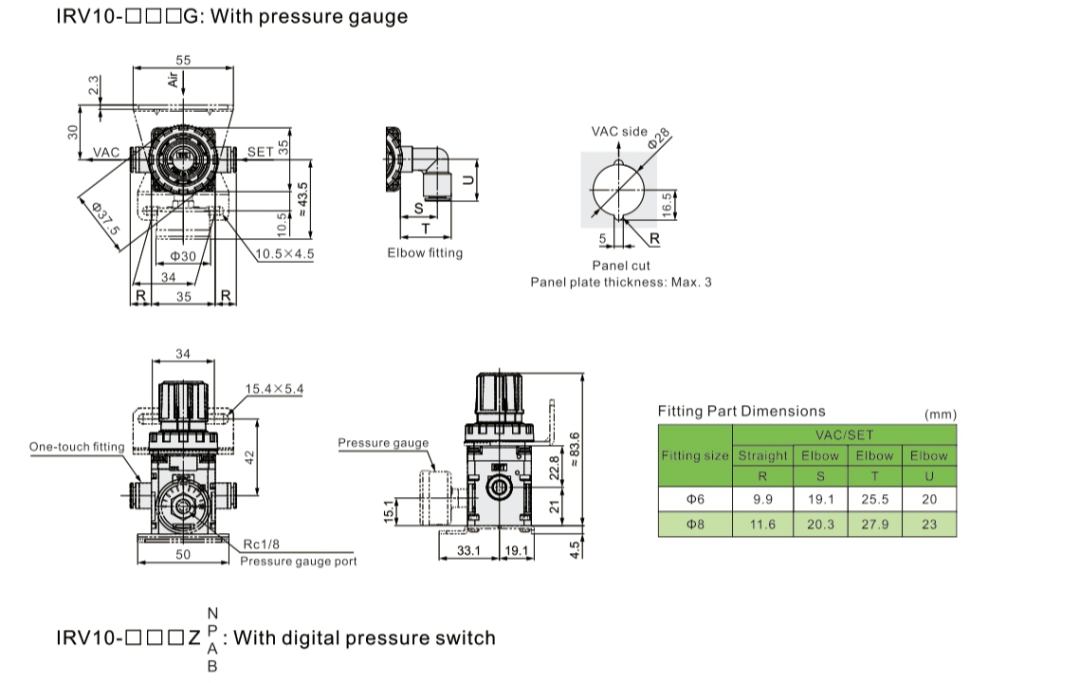

■ Основные размеры
