Пневмоклапан 5/2 С Двойным Управлением Серии 4V
- Пневмоклапан 4V имеет стабильный срок службы, гарантированный 100000000 раз.
- Различные напряжения и рабочие типы доступны.
- Различные виды обработки поверхности.
- Присоединение: M5, G1/8, G1/4, G3/8, G1/2.
- Типы резьбы: G, NPT, PT, BSPP, и BSPT доступны.
Описание
· Характеристика
1. Тип распределителя:2-позиционный 5-портовый пневмоклапан с двойным управлением
2. Тип управления: Нормально закрытый, нормально открытый
3. Напряжение питания: DC12в, DC24в, АС 24в 50/60гц, AC110в 50/60гц, AC220в 50/60гц, AC380в 50/60гц
4. Корпус: Алюминиевый сплав
5. Монтаж: в любом положении
6. Нет необходимости добавлять смазку.
7. Несколько клапанов могут быть интегрированы, что экономит место для установки.
8. Оснащен ручным устройством, прост в установке и отладке.
· Код заказа
Технические характеристики
Модель | 4V120-M5 | 4V120-06 | 4V220-06 | 4V220-08 | 4V320-08 | 4V320-10 | 4V420-15 |
|---|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух (40 мкм) | ||||||
Конструкция | внутренний пилотным | ||||||
Размер присоединения | M5 | 1/8″ | 1/8″ | 1/4″ | 1/4″ | 3/8″ | 1/2″ |
Номинальный расход | 5.5мм² (CV=0.31) | 12мм² (CV=0.67) | 14мм² (CV=0.78) | 16мм² (CV=0.89) | 25мм² (CV=1.39) | 30мм² (CV=1.67) | 50мм² (CV=2.79) |
Рабочее давление | 0.15~0.9МПа | ||||||
Гарантированное давление | 1.2МПа | ||||||
Рабочая температура | -5~+60°С | ||||||
Напряжение | -15%~10% | ||||||
Класс изоляции | B | ||||||
Степень защиты | IP65 (DIN40050) | ||||||
Катушка | тип Din/тип токоподводящего провода | ||||||
Макс. Действующая частота | 5раз/с | 4раз/с | 3раз/с | ||||

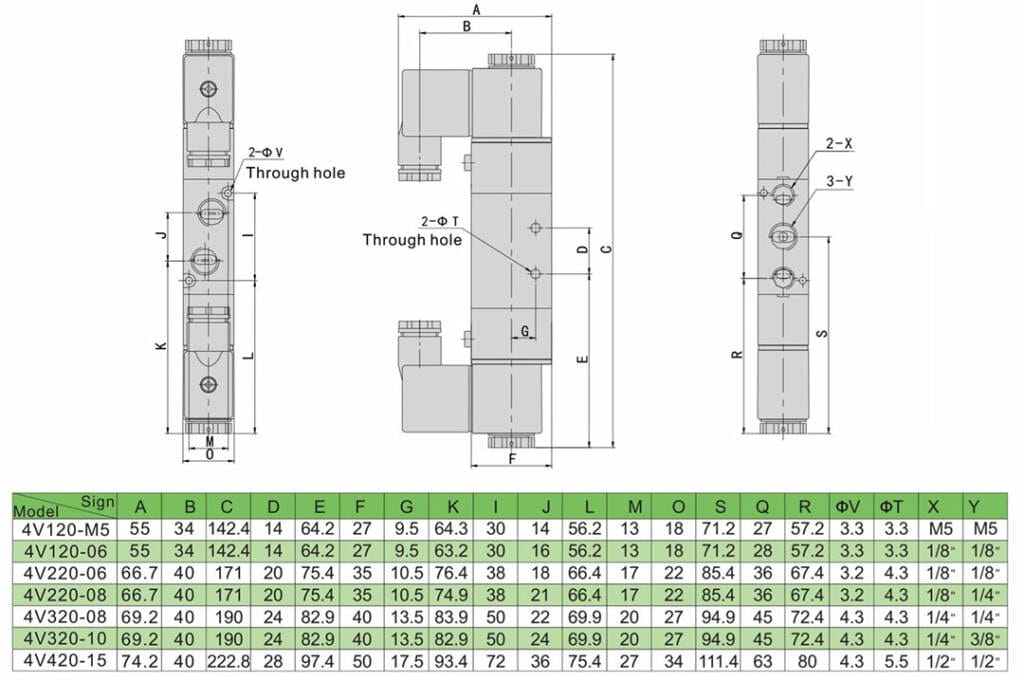

Основные Размеры
