Пневмораспределитель 5/3 Серии 4V
- Пневмораспределитель 4V имеет стабильный срок службы, гарантированный 100000000 раз.
- Различные напряжения и рабочие типы доступны.
- Различные виды обработки поверхности.
- Присоединение: M5, G1/8, G1/4, G3/8, G1/2.
- Типы резьбы: G, NPT, PT, BSPP, и BSPT доступны.
Описание
· Характеристика
1. Тип распределителя: 3-позиционный 5-портовый пневмораспределители с двойным управлением
2. Катушка клапана: C— Центральное закрытие; E— Выхлоп по центру; P— Центральное давление
3. Тип управления: Нормально закрытый, нормально открытый
4. Напряжение питания: DC12в, DC24в, АС 24в 50/60гц, AC110в 50/60гц, AC220в 50/60гц, AC380в 50/60гц
5. Корпус: Алюминиевый сплав
6. Монтаж: в любом положении
7. Нет необходимости добавлять смазку.
8. Несколько клапанов могут быть интегрированы, что экономит место для установки.
9. Оснащен ручным устройством, прост в установке и отладке.
· Код заказа
Технические характеристики
5/3 Пневмоклапан с центральным закрытием
Модель | 4V130C-M5 | 4V130C-06 | 4V230C-06 | 4V230C-08 | 4V330C-08 | 4V330C-10 | 4V430C-15 |
|---|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух (40 мкм) | ||||||
Конструкция | внутренний пилотным | ||||||
Размер присоединения | M5 | 1/8″ | 1/8″ | 1/4″ | 1/4″ | 3/8″ | 1/2″ |
Номинальный расход | 5.5мм² (CV=0.28) | 9мм² (CV=0.5) | 12мм² (CV=0.67) | 12мм² (CV=0.67) | 18мм² (CV=1.0) | 18мм² (CV=1.0) | 30мм² (CV=1.67) |
Рабочее давление | 0.15~0.9МПа | ||||||
Гарантированное давление | 1.2МПа | ||||||
Рабочая температура | -5~+60°С | ||||||
Напряжение | -15%~10% | ||||||
Класс изоляции | B | ||||||
Степень защиты | IP65 (DIN40050) | ||||||
Катушка | тип Din/тип токоподводящего провода | ||||||
Макс. Действующая частота | 3раз/с | ||||||
5/3 Центральный выпускной пневмоклапан
Модель | 4V130E-M5 | 4V130E-06 | 4V230E-06 | 4V230E-08 | 4V330E-08 | 4V330E-10 | 4V430E-15 |
|---|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух (40 мкм) | ||||||
Конструкция | внутренний пилотным | ||||||
Размер присоединения | M5 | 1/8″ | 1/8″ | 1/4″ | 1/4″ | 3/8″ | 1/2″ |
Номинальный расход | 5мм² (CV=0.28) | 12мм² (CV=0.5) | 12мм² (CV=0.67) | 12мм² (CV=0.67) | 18мм² (CV=1.0) | 18мм² (CV=1.0) | 30мм² (CV=1.67) |
Рабочее давление | 0.15~0.9МПа | ||||||
Гарантированное давление | 1.2МПа | ||||||
Рабочая температура | -5~+60°С | ||||||
Напряжение | -15%~10% | ||||||
Класс изоляции | B | ||||||
Степень защиты | IP65 (DIN40050) | ||||||
Катушка | тип Din/тип токоподводящего провода | ||||||
Макс. Действующая частота | 3раз/с | ||||||
5/3 Пневмоклапан центрального давления
Модель | 4V130P-M5 | 4V130P-06 | 4V230P-06 | 4V230P-08 | 4V330P-08 | 4V330P-10 | 4V430P-15 |
|---|---|---|---|---|---|---|---|
Рабочая среда | Чистый воздух (40 мкм) | ||||||
Конструкция | внутренний пилотным | ||||||
Размер присоединения | M5 | 1/8″ | 1/8″ | 1/4″ | 1/4″ | 3/8″ | 1/2″ |
Номинальный расход | 5мм² (CV=0.28) | 9мм² (CV=0.5) | 12мм² (CV=0.67) | 12мм² (CV=0.67) | 18мм² (CV=1.0) | 18мм² (CV=1.0) | 30мм² (CV=1.67) |
Рабочее давление | 0.15~0.9МПа | ||||||
Гарантированное давление | 1.2МПа | ||||||
Рабочая температура | -5~+60°С | ||||||
Напряжение | -15%~10% | ||||||
Класс изоляции | B | ||||||
Степень защиты | IP65 (DIN40050) | ||||||
Катушка | тип Din/тип токоподводящего провода | ||||||
Макс. Действующая частота | 3раз/с | ||||||

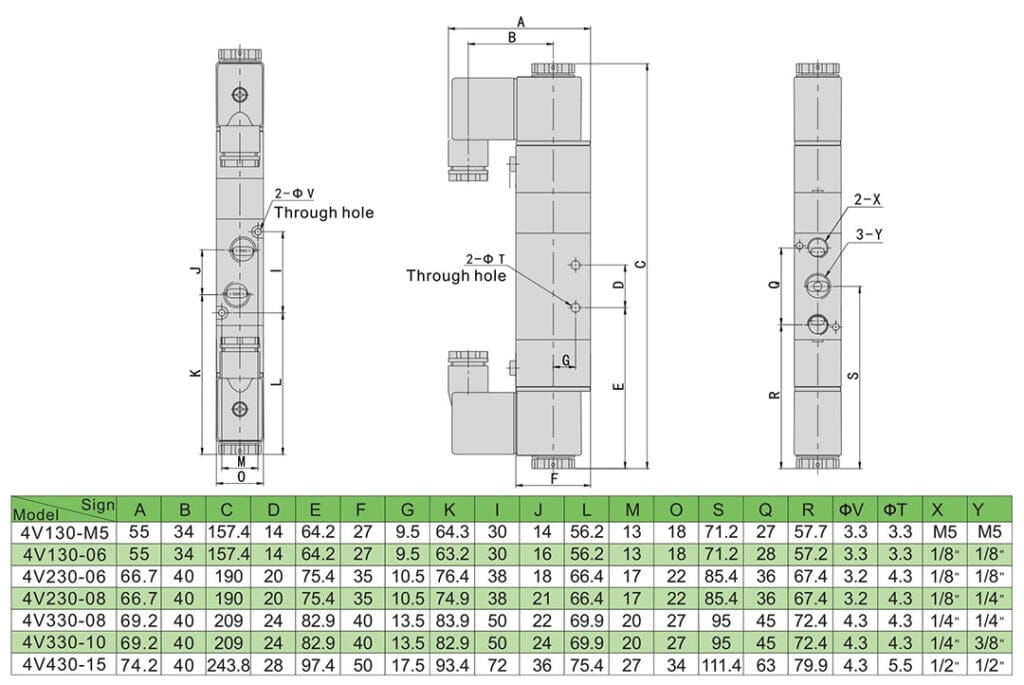

Основные Размеры
