1. Что такое пневмоцилиндр ISO?
Пневмоцилиндр ISO — это пневматический исполнительный механизм, соответствующий стандартам Международной организации по стандартизации (ISO). Эти стандарты устанавливают единые требования к монтажным размерам, диаметру цилиндра и длине хода поршня.
Благодаря стандартизации пневмоцилиндры разных производителей, брендов и моделей могут быть взаимозаменяемыми при условии соответствия одному и тому же стандарту ISO.
Стандарты пневматических цилиндров
| Система стандартов | Область применения | Основные стандарты | Особенности | Взаимозаменяемость | |
| ISO | Во всём мире | ISO 6431, ISO 15552, ISO 21287, ISO 6432 | Стандартизированные размеры, широкое международное применение | Возможна взаимозаменяемость цилиндров разных брендов | |
| VDMA | Германия и Европа | VDMA 24562, VDMA 24552 | Более ранние немецкие стандарты, в значительной степени заменённые ISO 15552; совместимы с некоторым старым оборудованием | Близки к ISO 15552 | |
| JIS | Япония, Восточная Азия | JIS B 8367, мини-пневмоцилиндры JIS | Размеры могут отличаться от ISO; часто применяются в японском оборудовании | В некоторых случаях требуются адаптеры | |
| NFPA | США | Пневмоцилиндры стандарта NFPA | Преимущественно дюймовые размеры, в основном цилиндры квадратной конструкции; подходят для североамериканского оборудования | Отличаются от ISO | |
* Если у вас возникли вопросы о стандартах ISO для пневмоцилиндров, свяжитесь с компанией VPC Pneumatic.
2. Какие существуют типы пневмоцилиндров ISO?

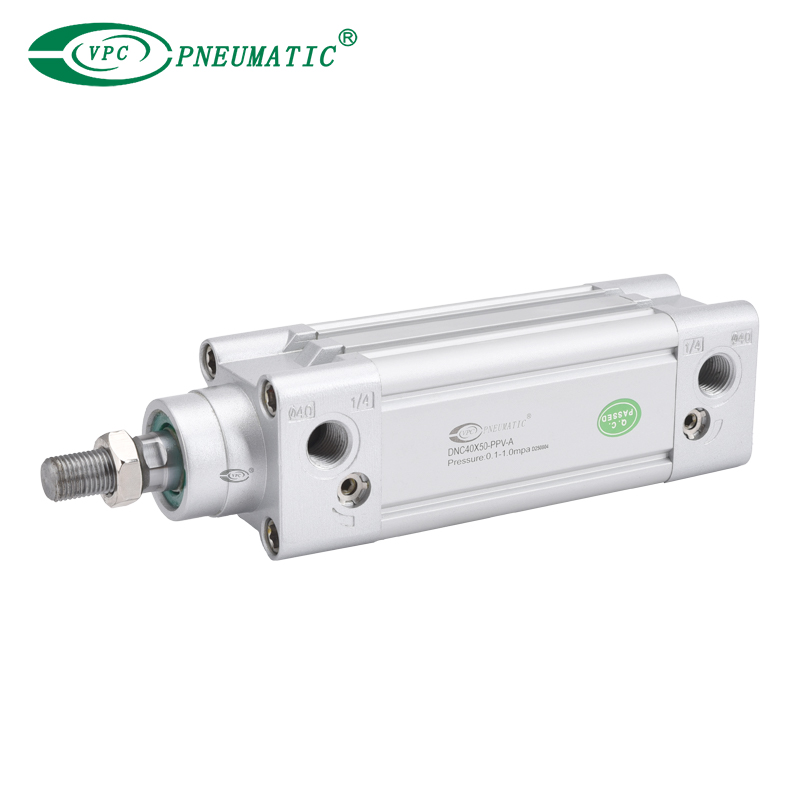

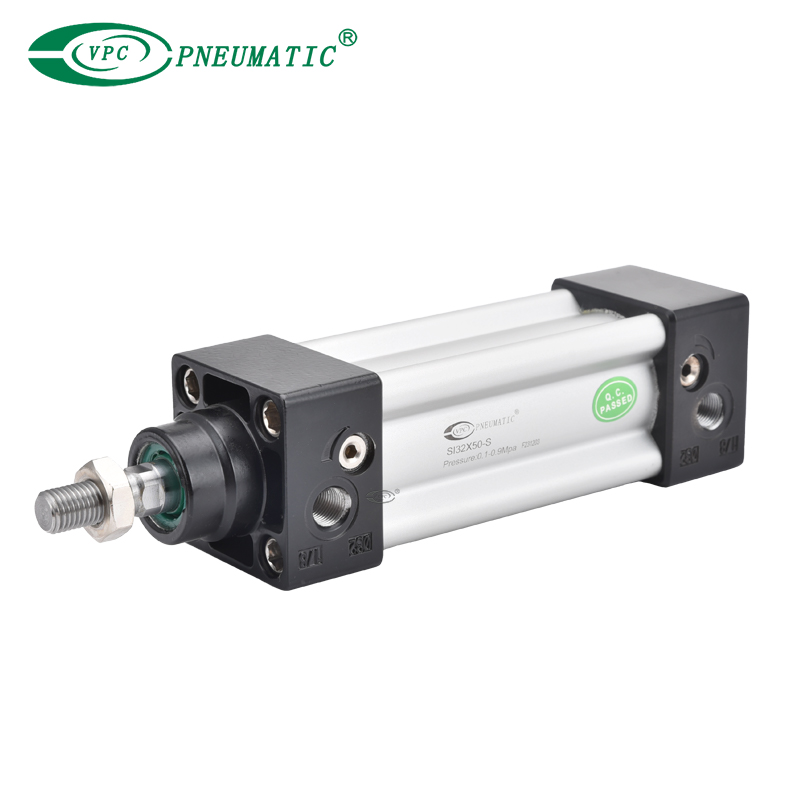

① ISO 15552 — стандартные пневмоцилиндры
ISO 15552:2018 — Пневмоприводы. Цилиндры со съёмными креплениями серии на 1000 кПа (10 бар), с диаметром поршня от 32 до 320 мм. Основные, монтажные и присоединительные размеры.
Источник: ISO 15552:2018
Основные особенности:
- Высокая взаимозаменяемость: альтернатива цилиндрам по стандарту ISO 6431 и немецкому стандарту VDMA 24562.
- Стандартное регулируемое пневматическое демпфирование для плавного торможения в конце хода.
- Встроенный магнит в поршне цилиндра для определения положения.
- Различные прочные конструкции, включая профильные цилиндры и цилиндры со стяжными шпильками.
- Широкий ассортимент крепёжных принадлежностей для пневмоцилиндров.

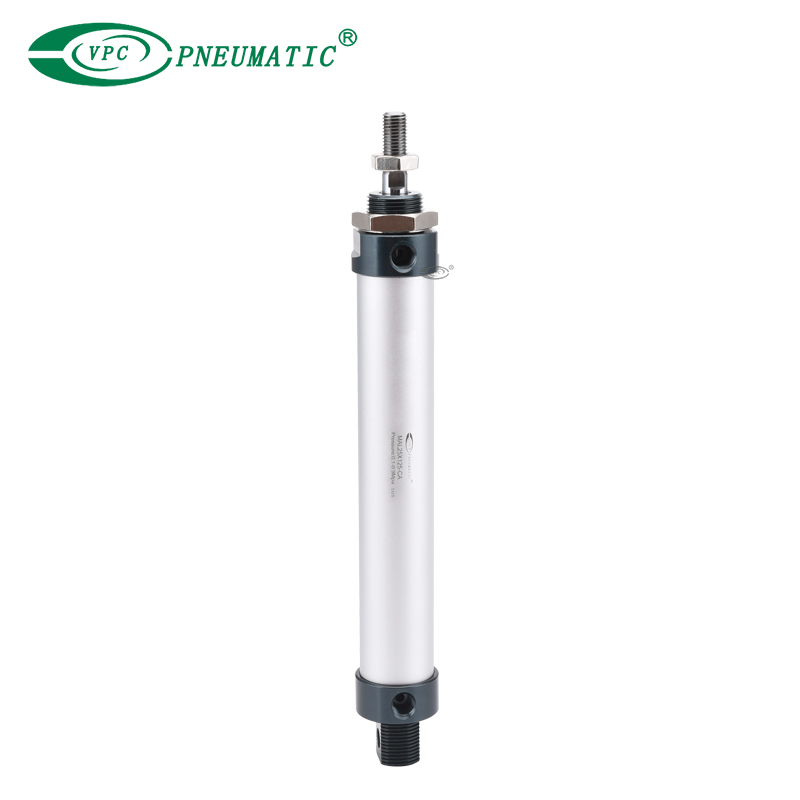

② ISO 6432 — мини-пневмоцилиндры круглого сечения
ISO 6432:2015 — Пневмоприводы. Цилиндры с односторонним штоком серии на 1000 кПа (10 бар), с диаметром поршня от 8 до 25 мм. Основные и монтажные размеры.
Источник: ISO 6432:2015
Основные особенности:
- Небольшие размеры и компактная конструкция, идеально подходящие для применения в условиях ограниченного пространства.
- Встроенное эластичное демпфирование без возможности регулировки.
- Возможность исполнения из нержавеющей стали.
- Гибкие варианты монтажа: с помощью резьбы на передней крышке или монтажных принадлежностей на задней части цилиндра.

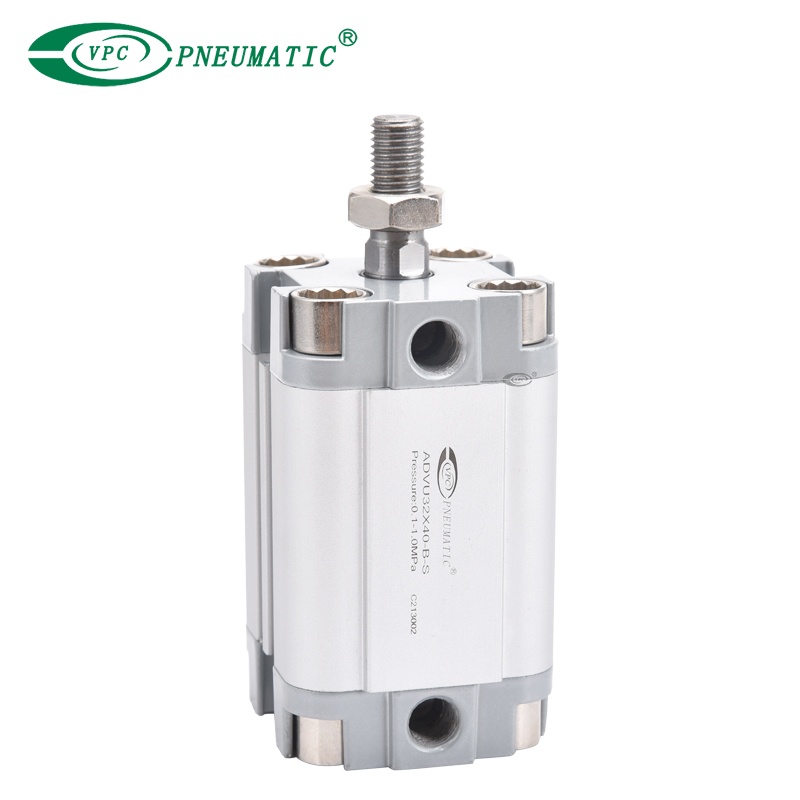

③ ISO 21287 — компактные пневмоцилиндры
ISO 21287:2018 — Пневмоприводы. Компактные цилиндры серии на 1000 кПа (10 бар), с диаметром поршня от 20 до 200 мм. Основные, монтажные и присоединительные размеры.
Основные особенности:
- При одинаковом диаметре поршня и ходе общая длина компактного пневмоцилиндра ISO 21287 на 40–50% меньше, чем у цилиндра ISO 15552.
- Оснащён встроенным эластичным демпфированием.
- Возможен монтаж сверху, снизу или сбоку цилиндра без использования дополнительных монтажных кронштейнов.
- Развиваемое усилие соответствует усилию стандартного пневмоцилиндра с таким же диаметром поршня, обеспечивая достаточное усилие даже в ограниченном пространстве.
Сравнение пневмоцилиндров ISO 15552, ISO 6431, ISO 6432 и ISO 21287
| Характеристика | ISO 15552 | ISO 6431 / VDMA | ISO 6432 | ISO 21287 |
|---|---|---|---|---|
| Тип цилиндра | Профильный / со стяжными шпильками | Старый стандарт | Мини-цилиндр / круглый | Компактный |
| Диаметр поршня | 32–320 мм | Как у ISO 15552 | 8–25 мм | 20–200 мм |
| Конструкция | Профильная / со стяжными шпильками | Как у ISO 15552 | Узкая цилиндрическая | Короткая квадратная |
| Основные особенности | Универсальность и широкий функционал | Исторический стандарт, заменённый новым | Компактность для небольших нагрузок | Очень малая осевая длина |
| Тип демпфирования | Регулируемое пневматическое | Обычно регулируемое пневматическое | Эластичное | Стандартное эластичное |
| Взаимозаменяемость | Совместимость с ISO 6431 / VDMA | Заменён ISO 15552 | Самостоятельный стандарт | Самостоятельный стандарт |
| Область применения | Общая промышленная автоматизация | Ремонт старого оборудования | Точные задачи, небольшие нагрузки, ограниченное пространство | Условия с крайне ограниченным монтажным пространством |
3. Как выбрать пневмоцилиндр по стандарту ISO?
① Определите требования к применению
Установите необходимые параметры: усилие выдвижения и втягивания штока, скорость перемещения, условия эксплуатации и другие характеристики.
② Выберите подходящий стандарт ISO
- Проектирование нового оборудования: рекомендуется отдавать предпочтение наиболее универсальному стандарту ISO 15552.
- Ремонт или замена оборудования: определите, какому стандарту ISO соответствует установленный пневмоцилиндр. Цилиндры ISO 15552 могут напрямую заменять более старые цилиндры ISO 6431.
- Требования конкретного рынка или заказчика: например, при экспорте оборудования в Северную Америку могут потребоваться цилиндры стандарта NFPA.
③ Выберите тип пневмоцилиндра
В зависимости от доступного пространства и нагрузки выберите:
- Стандартные пневмоцилиндры ISO 15552.
- Компактные пневмоцилиндры ISO 21287.
- Мини-пневмоцилиндры ISO 6432.
④ Определите конкретные технические параметры
Уточните диаметр поршня, ход штока, способ крепления (фланец, лапы, цапфы и т. д.), тип демпфирования и принадлежности для крепления штока.
Место для оригинальных сравнительных изображений пневмоцилиндров SMC и VPC.
4. Почему стандарты ISO важны для пневмоцилиндров?
- Взаимозаменяемость
Пневмоцилиндры разных производителей могут напрямую заменять друг друга при условии соответствия одним и тем же стандартам ISO.
- Упрощение проектирования и закупок
Инженеры могут проектировать оборудование на основе стандартных размеров, не привязывая конструкцию к определённому производителю.
Специалисты по закупкам также могут находить подходящих поставщиков по всему миру.
- Упрощение технического обслуживания и снижение затрат
При обслуживании оборудования инженеры могут быстро подобрать запасные части, ориентируясь на стандарты ISO.
Если стоимость оригинального изделия слишком высока, можно подобрать альтернативные варианты и снизить производственные затраты.
- Обеспечение качества
Стандарты ISO определяют не только размеры, но и такие параметры, как номинальное давление, способы демпфирования, точность хода и другие характеристики, устанавливая базовые требования к качеству продукции.
5. Нестандартные пневмоцилиндры и области их применения

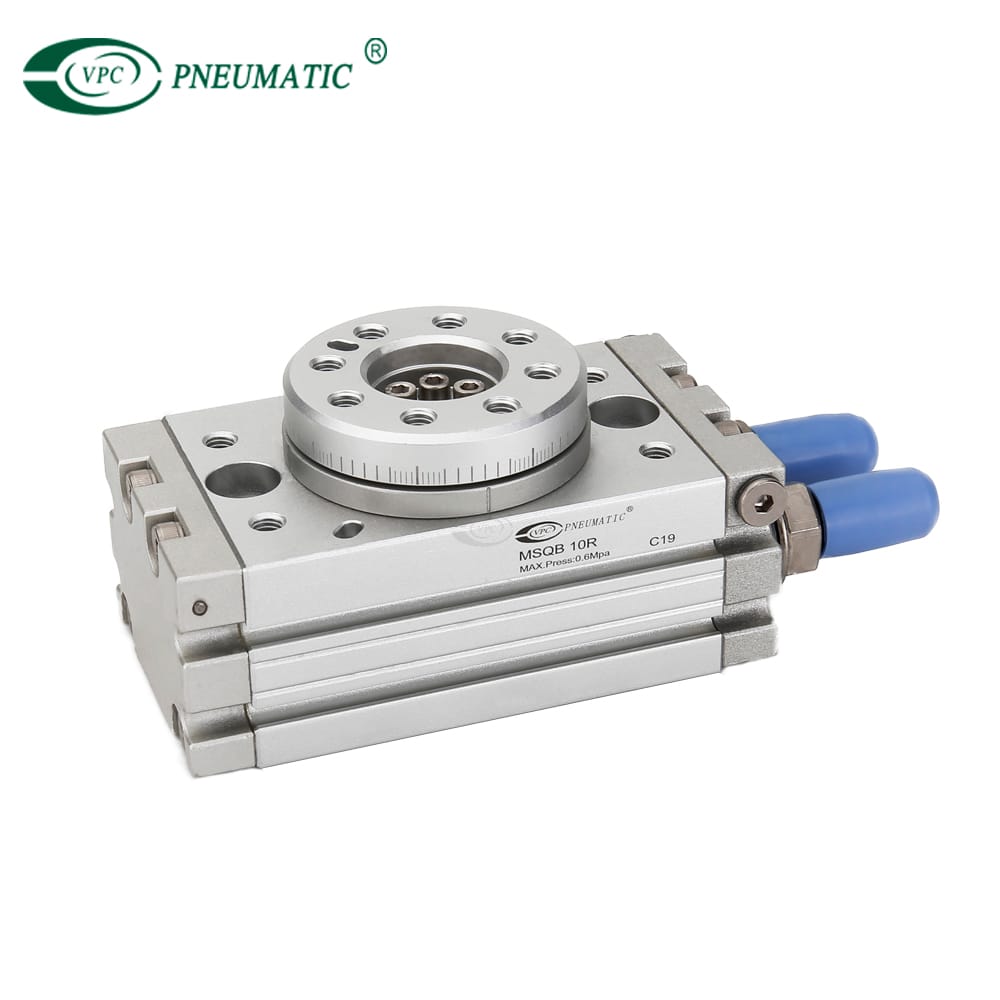

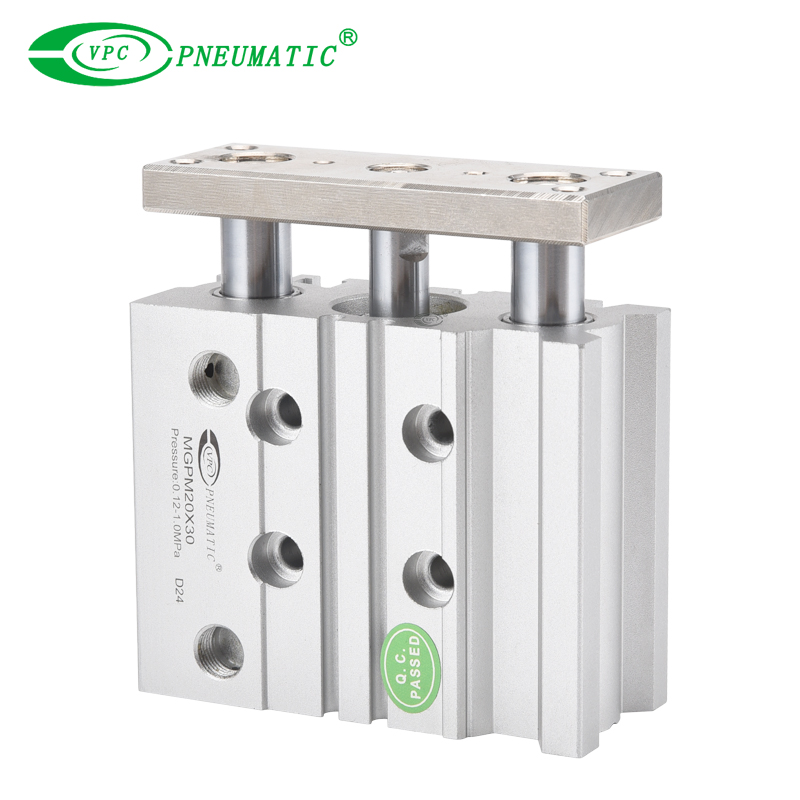

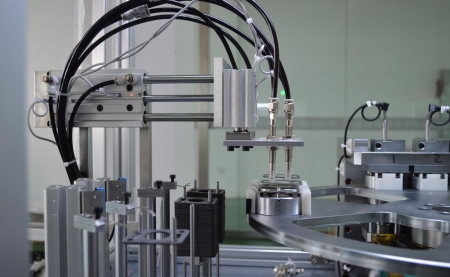

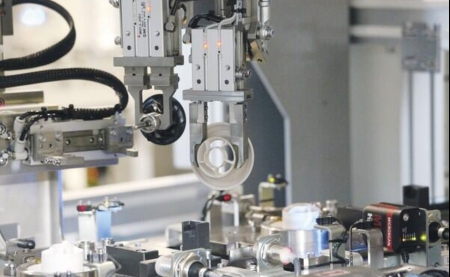

Бесштоковые пневмоцилиндры, поворотные пневмоцилиндры и пневмоцилиндры с направляющими часто изготавливаются в соответствии с собственными стандартами производителей, а не едиными международными стандартами.
Для особых условий эксплуатации, таких как высокие температуры, взрывоопасные среды или пищевая промышленность, требуются пневмоцилиндры со специальными материалами и уплотнениями.
Наши пневмоцилиндры производятся в строгом соответствии со стандартами ISO, что обеспечивает полную взаимозаменяемость и совместимость с изделиями других брендов.
Мы также предлагаем изготовление пневмоцилиндров по индивидуальным техническим требованиям заказчика.
Свяжитесь с технической командой VPC Pneumatic, чтобы подобрать подходящий пневмоцилиндр для вашего оборудования!
